Messstromwandler

Stromwandler sind sehr nützliche Geräte, die es Ihnen ermöglichen, mit Messgeräten mit kleineren Messbereichen hohe Ströme zu messen. Sie leisten einen wesentlichen Beitrag zur Gewährleistung der Zuverlässigkeit und des sicheren Betriebs vieler Messgeräte.

In der Energiewirtschaft ist es sehr oft erforderlich, die Parameter der Stromversorgung zu kennen, einschließlich der Ströme, die in den versorgten Stromkreisen fließen.

Die grundlegende Anwendung von Stromwandlern ist die Messung von hohen Strömen, die durch direktes Einschalten der Zähler aufgrund ihrer Messbereichsüberschreitung nicht messbar sind. Ein weiterer wesentlicher Vorteil der Verwendung von Stromwandlern ist die galvanische Trennung der Messgeräte vom Messkreis unter Hochspannung.

Wie funktioniert ein Stromwandler?

Es kommt vor, dass in Arbeitskreisen die Stromwerte sogar mehrere Tausend Ampere erreichen. In diesem Fall ist es sehr gefährlich, direkte Messungen durchzuführen. Deshalb werden für diese Tätigkeiten i-Transformatoren verwendet, die den im Primärkreis fließenden Strom in den im Sekundärkreis fließenden Strom umwandeln. Hervorzuheben ist hier, dass die Verarbeitung unter Einhaltung der normativen Anforderungen an die Verarbeitungsgenauigkeit erfolgt.

Der Stromwandler hat zwei Wicklungen (primär und sekundär), die auf einen gemeinsamen Kern gewickelt sind. Die Primärwicklung ist mit dem geregelten Stromkreis in Reihe geschaltet und die Sekundärwicklung dient zur Speisung der Stromkreise der Messgeräte und Relais.

Wann kommen Stromwandler zum Einsatz?

Stromwandler werden verwendet zur proportionalen Änderung hoher Ströme auf niedrigere Werte, angepasst an die Messbereiche von Kontrollgeräten und Messgeräten. Die häufigste Anwendung eines Stromwandlers ist daher die Messbereichserweiterung von Amperemetern. Diese Geräte können in indirekten Strommesssystemen (Stromzähler, Multimeter) eingesetzt werden.#

Stromwandler erfüllen in Messanlagen in der Regel 3 Hauptaufgaben:

ermöglichen Messungen mit Messgeräten mit kleiner Reichweite,
die Geräte galvanisch vom geregelten Stromkreis trennen,
ermöglichen, die Geräte in großem Abstand vom gesteuerten Stromkreis zu platzieren, was die Geräte vor Störungen durch den Einfluss der Magnetfelder eines bestimmten Stromkreises schützt.

Arten von Stromwandlern

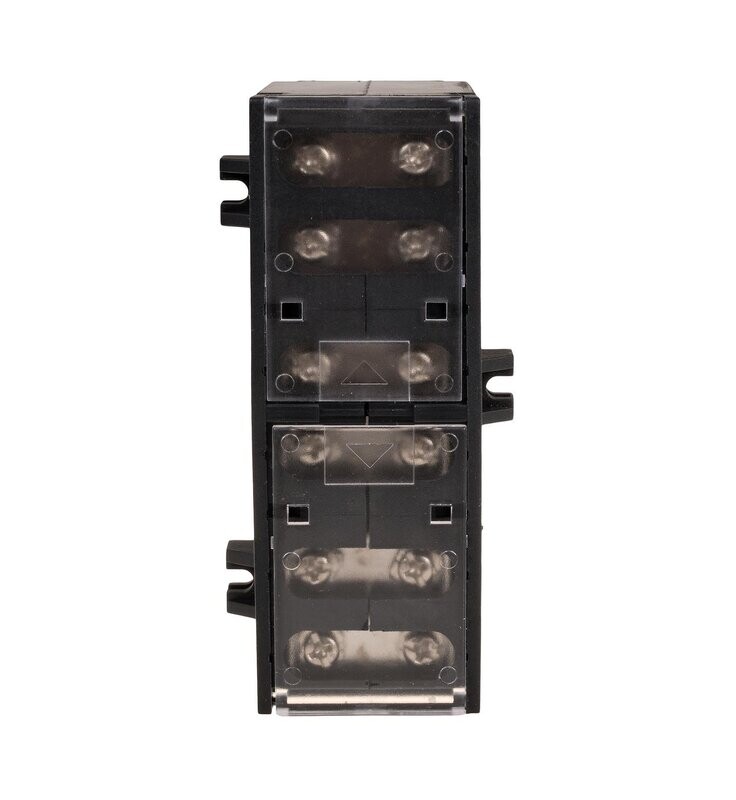

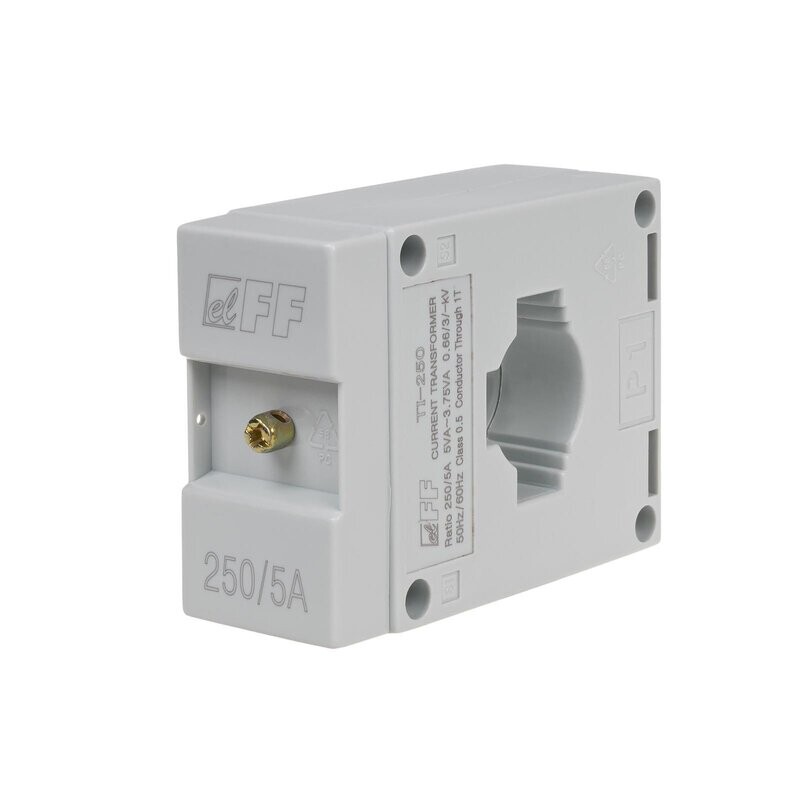

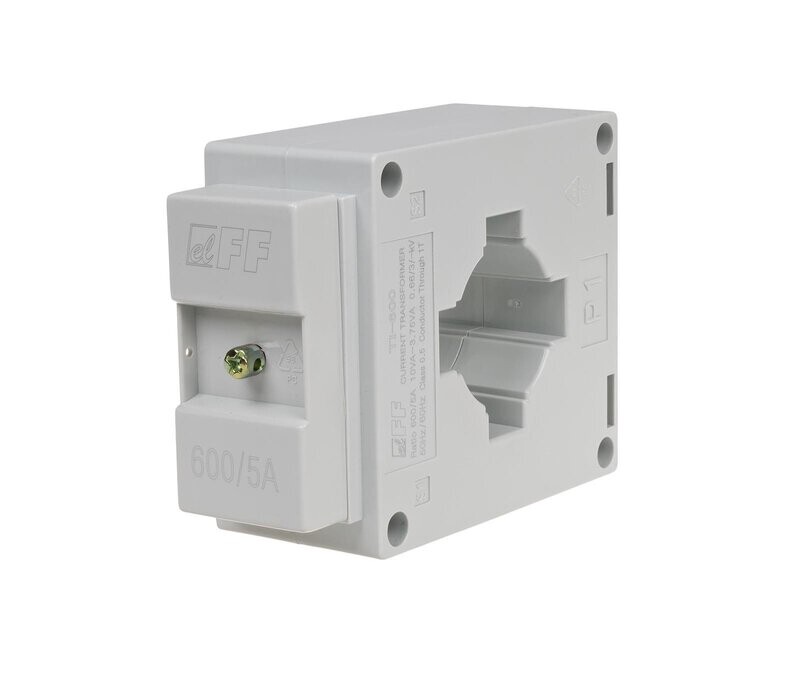

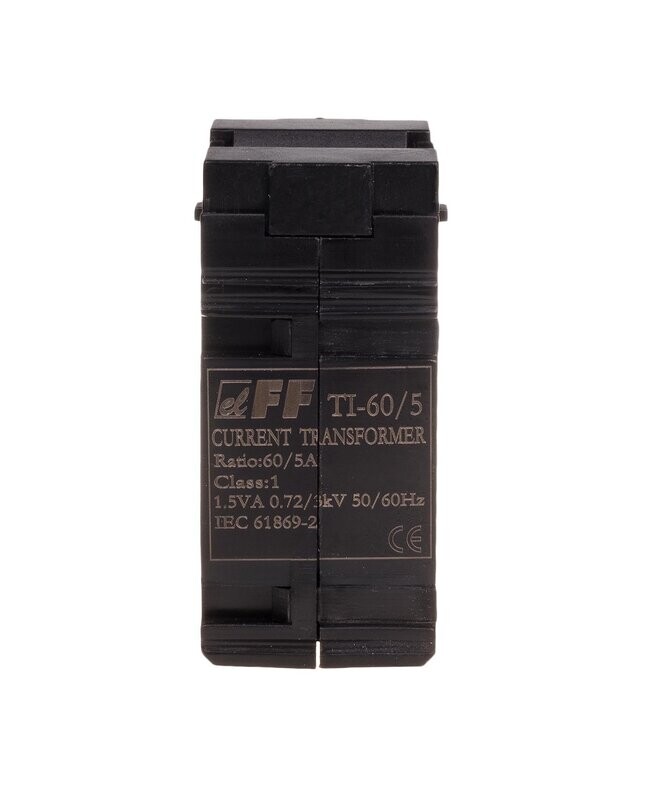

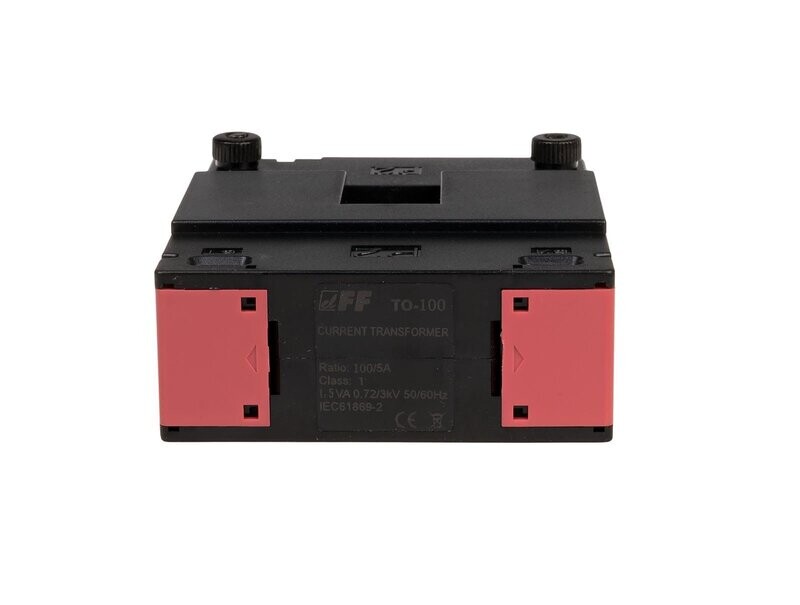

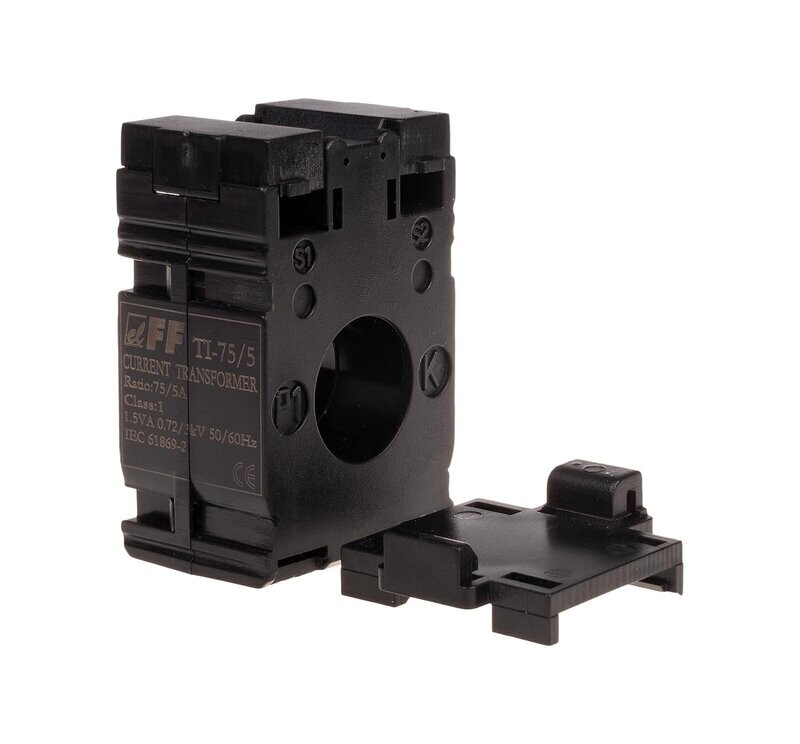

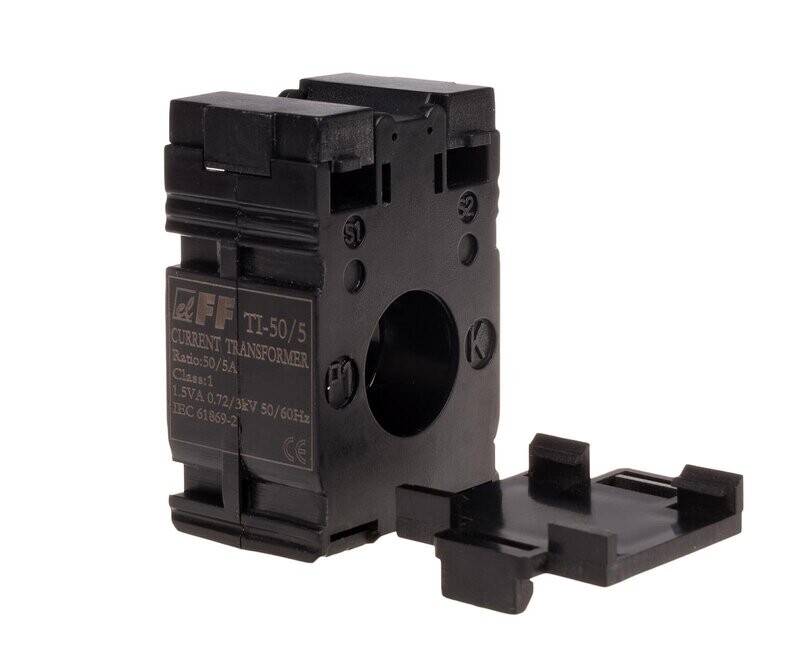

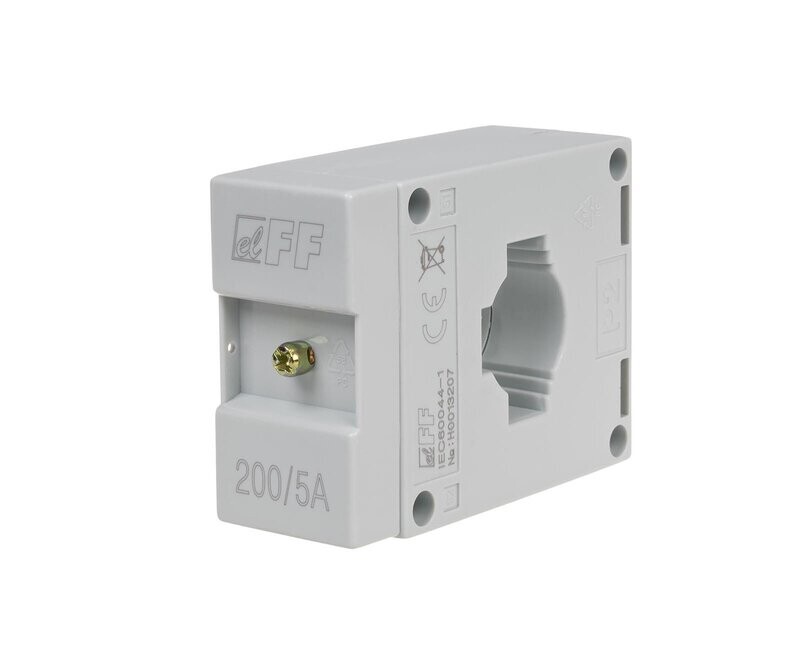

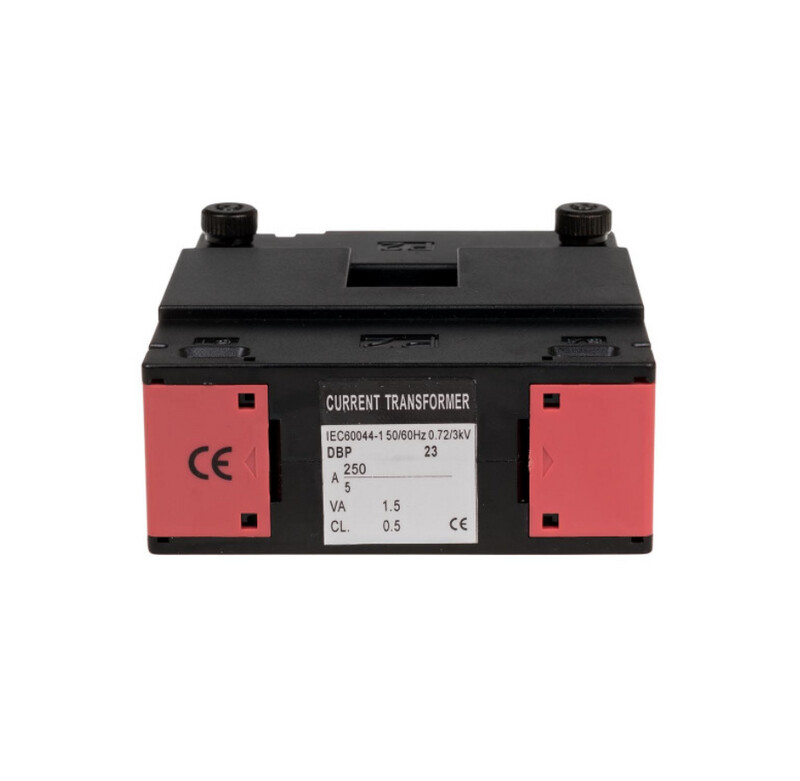

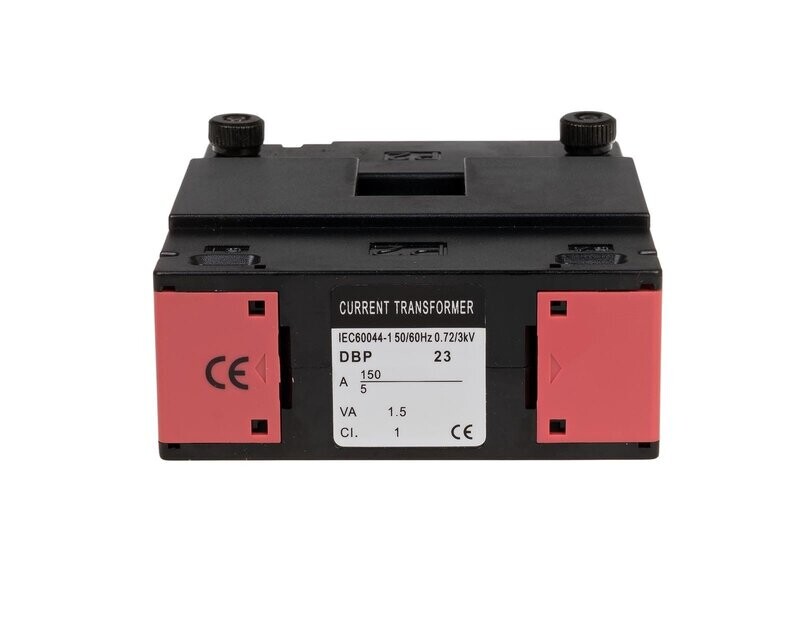

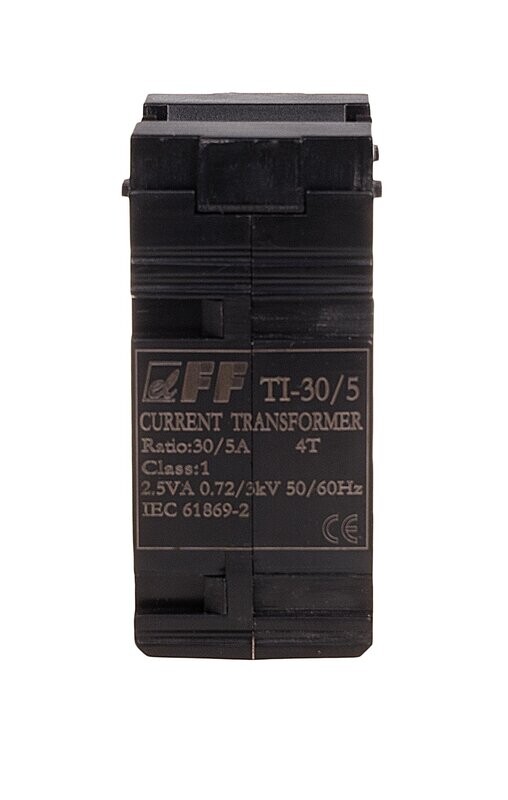

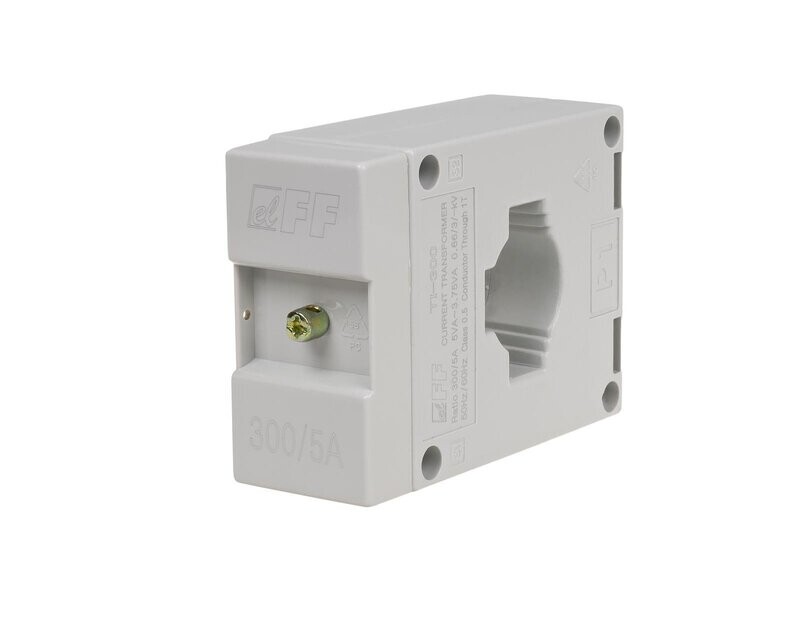

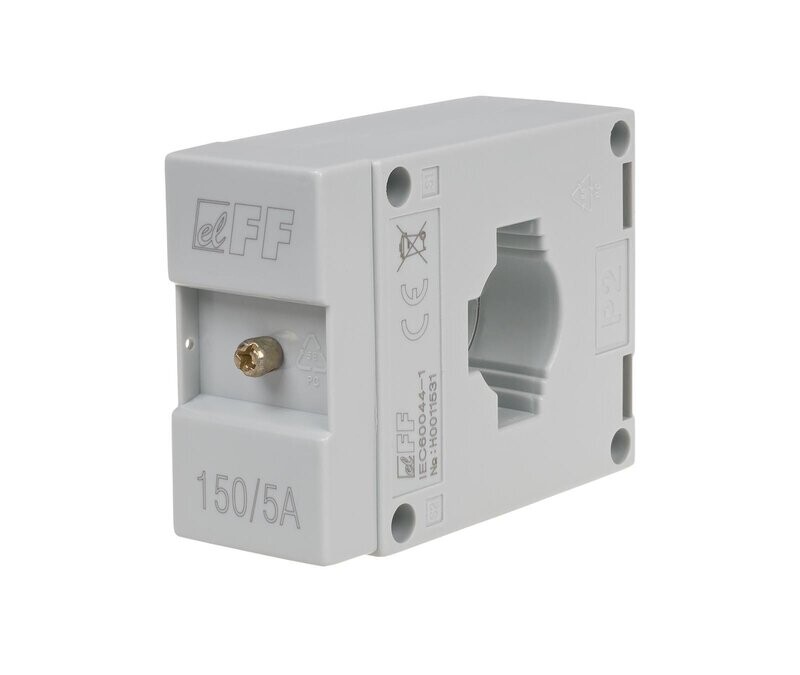

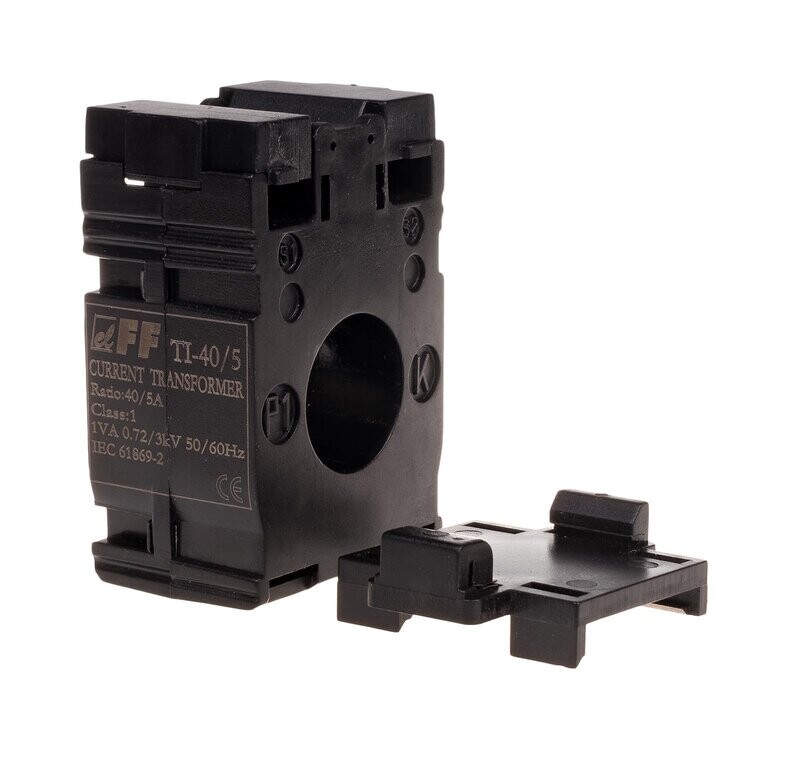

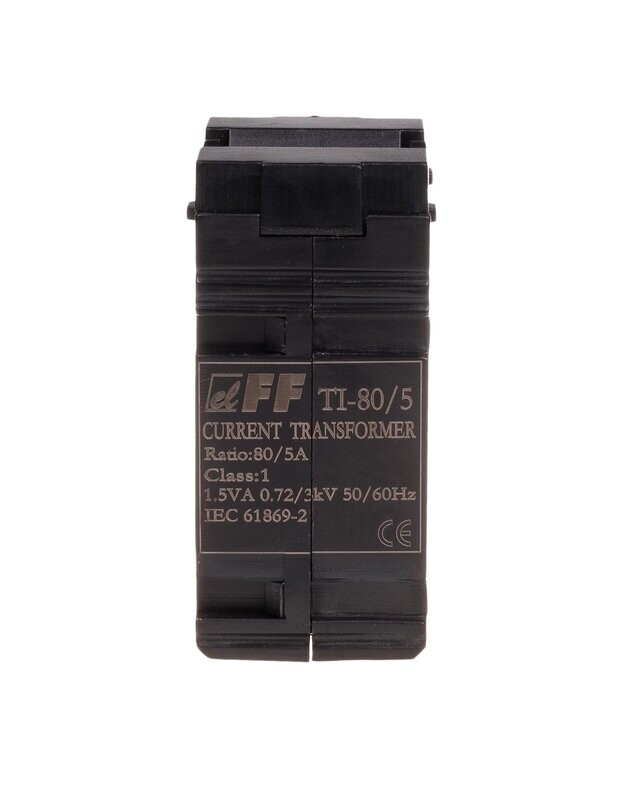

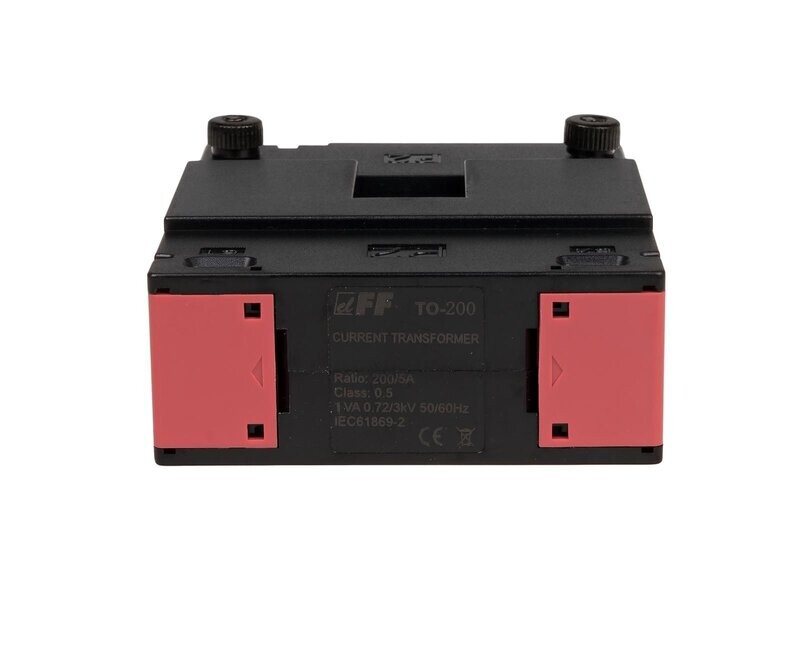

Stromwandler können mit offenem Kern oder mit rundem Loch hergestellt werden, das auf ein Kabel mit verschiedenen Durchmessern aufgefädelt wird. Sie können auch direkt auf die Schienen des Stromgleises montiert werden. Der Transformator gleitet meistens über die Schiene des aktuellen Gleises und seine Fixierung wird durch Drücken der Befestigungsschrauben erreicht. Die Befestigung des Stromwandlers an der Schiene kann auch durch die Verwendung entsprechender, der Form angepasster Keile erfolgen.

Auf dem Markt gibt es viele Ausführungen von Strom- und Spannungswandlern, die für Stromkreise vorgesehen sind, die mit Spannungen bis 52 kV und fließenden Strömen von 25.000 A bei einer Frequenz von 50 Hz versorgt werden. Sie finden sie auch in Sonderausführungen für Messungen in Hochfrequenzkreisen. Die Wandler zeichnen sich durch eine hohe Messgenauigkeit aus. Zu den neueren Lösungen gehören optoelektronische Wandler, hallotronowe, mit Rogowski-Spulen und anderen, die ständig weiterentwickelt weden.
