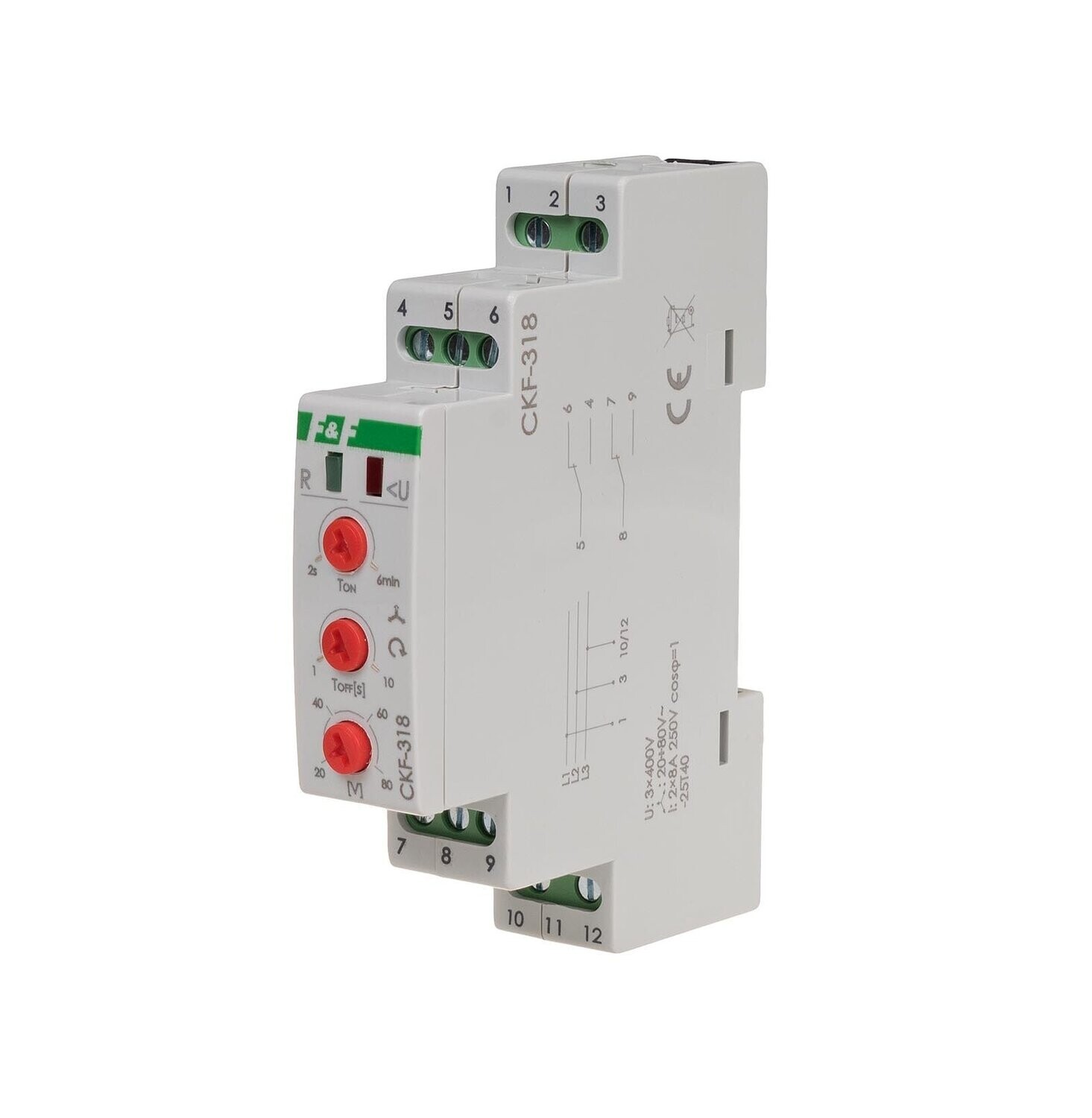

CKF-318 Phasenfolge & Phasenverlustsensor Ohne Neutralleiter 3x 400V

Name: CKF-318 Phasenfolge & Phasenverlustsensor Ohne Neutralleiter 3x 400V
Brand: F&F
SKU: 00067
Price: 44.99 EUR
Availability: InStock

Shop / Phasenüberwachungsrelais

€44.99

Preis inkl. MwSt. (19%) €7.18

zzgl. Versand

Vorraussichtliche Lieferzeit

Versand: 4–6 Tage

Auf Lager: 100 St. erhältlich

Produktbeschreibung

UPC-Strichcode: 5908312590927

Marke: F&F


Model: CKF-318

PHASENWÄCHTER

DREI-PHASEN-ÜBERWACHUNG

Asymmetrie und Sequenz Überwachung

3x 400 V

Phasen Reihenfolge und Phasenverlust Überwachung

Ohne Neutralleiter - 3x 400V

untere Phasen Schwelle - 320V

obere Phasen Schwelle - 480V

Anwendungsgebiete

Elektromotoren

Maschinen

Artikelbeschreibung:

PHASENWÄCHTER

Drei Phasen Überwachung - Schutz für Elektromotoren und Maschinen

Dieser Phasenwächter überwacht die Reihenfolge sowie den Verlust der Phasen um Elektromotoren in einen drei Phasigen Netz zu überwachen und zu schützen. (3x 400V ohne Neutralleiter)

realisierbare Sicherheitsfunktionen:

- Spannungsunsymmetrie zwischen den Phasen

- vollständiger Phasenverlust

- symmetrischer Spannungsabfall in drei Phasen

- Änderung der Phasen Reihenfolge

- Überschreiten der oberen Schwelle: Phasen Spannung > 480 V

- Überschreiten der unteren Schwelle: Phasen Spannung <320 V

Funktion:

Bei richtigen Netzspannung Bedingungen sind die Sensor kontakte geschlossen. Treten Anomalien der Spannung auf so trennt der Sensor die Kontakte mit einer angemessenen Zeitverzögerung. Die Rückkehr der Netzwerkparameter zu normalen Bedingungen führt dazu, dass die Kontakte mit der eingestellten Verzögerung reaktiviert werden.

Signalisierung:

Grüne LED [R]:

- leuchtet - richtige Parameter, geschlossener Kontakt

- blinkt - Countdown der Verzögerungszeit der Wiederverbindung

Rote LED [U]:

- leuchtet - Spannungsunsymmetrie oder Spannung unter 320 V

- blinkend × 1 / s - falsche Phasen Reihenfolge

- blinkend × 3 / s - Spannung über 480 V
