Zeitrelais

Die Zeitrelais aus dem Bereich der Haus und Industrieautomatisierung sind ein großer Bestandteil in unseren Sortiment.

Folgende Zeitrelais finden Sie in unseren Sortiment:

• Zeitrelais (verspätete Ausschaltung)
• Zeitrelais (verspätete Einschaltung)
• Zeitrelais (eine Funktion)
• Zeitrelais (mehrere Funktionen)
• Universelle Zeitrelais
• Zeitrelais (NFC Funktion)

Besonders hervorzuheben sind programmierbare Zeitrelais (Zeitschaltuhren), bei denen wir die NFC-Technologie (Near Field Communication) zur Programmierung verwendet haben.

Anwendung von Zeitrelais:

Trotz der dynamischen Entwicklung von SPS Steuerungen finden einfache Geräte wie die Zeitrelais immer noch eine Reihe von Anwendungen in Haus- und Industrieautomatisierungssystemen. Wir finden sie praktisch überall. Mit diesen Zeitrelais kann man Lüftungen, Heizungen, Beleuchtungen und Lichtsignalisierung steuern. Sie werden verwendet zum Ein- und Ausschalten von Geräten. Sie werden auch in den immer häufiger vorkommenden Smart Home Systemen eingesetzt. Sie unterscheiden sich von anderen Relais dadurch, dass sie alle ihre Funktionen in bestimmten Zeitbereichen erfüllen. Je nach Relaismodell werden die Funktionen werkseitig oder individuell vom Benutzer programmiert.

Kriterium für den Betrieb von Zeitrelais. Zeit.

Zeitrelais erfüllen ihre Funktionen im Zeitverlauf unterschiedlich.

Diese sind:

• verzögerte Einschaltung - reversive Zeitrelais

• verzögerte Ausschaltung - aversive Zeitrelais
• Aufrechterhaltung des Betriebs des Gerätes für eine bestimmte Zeit nach einem Stromausfall - Zeitrelais mit Unterstützungsfunktion.

(Diese Art der Zeitrelais wird beispielsweise in Badlüftungssystemen verwendet. Der Lüfter läuft noch eine Weile weiter, nachdem das Licht ausgeschaltet wurde).

• verzögertes Ein- oder Ausschalten in Zeitzyklen - Zeitrelais mit Impulsfunktion.

Unter den Relais mit Impulsfunktion finden wir:

• symmetrische Zeitrelais - ihre Betriebszeit und Pausenzeit sind einander gleich

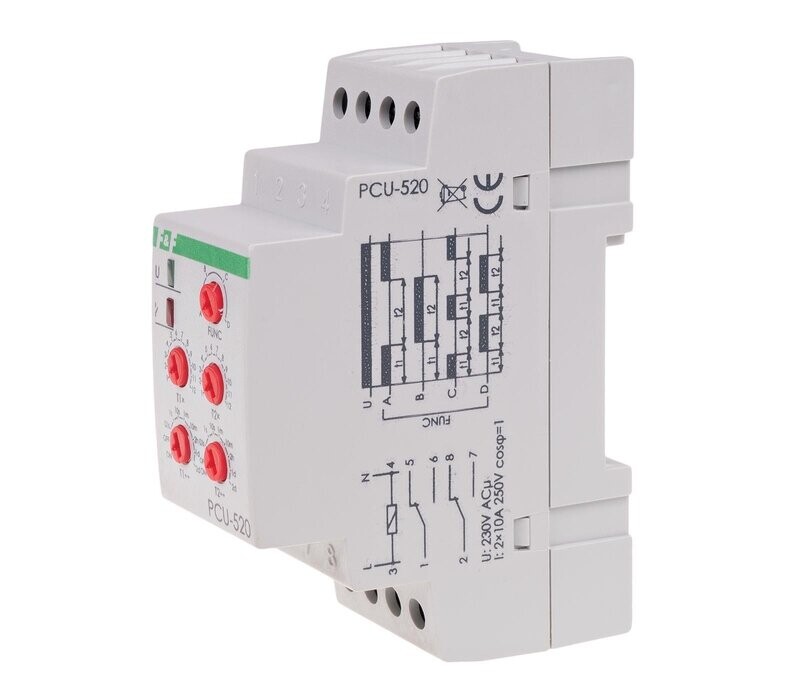

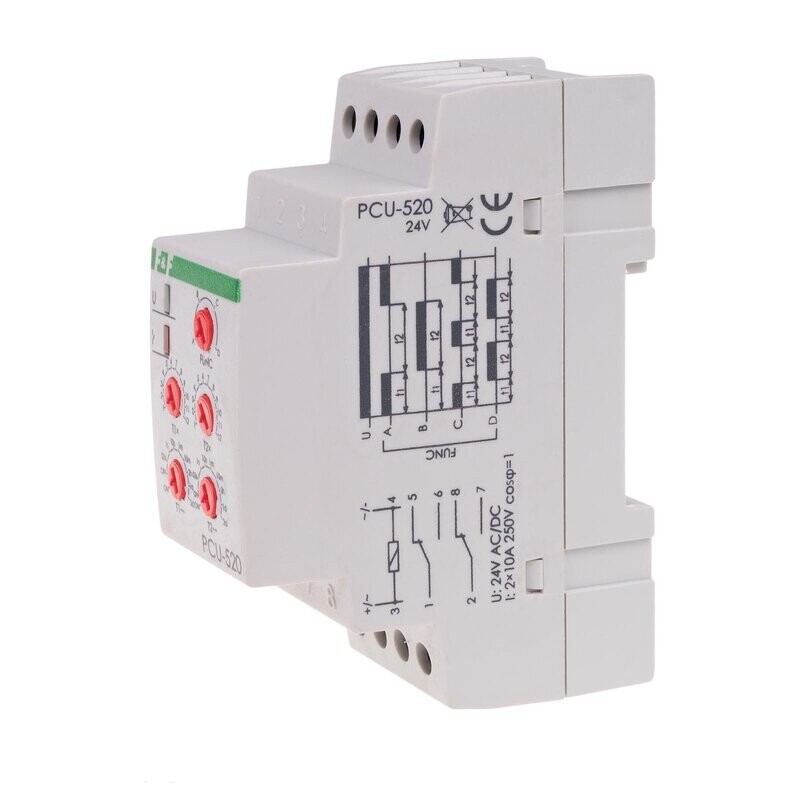

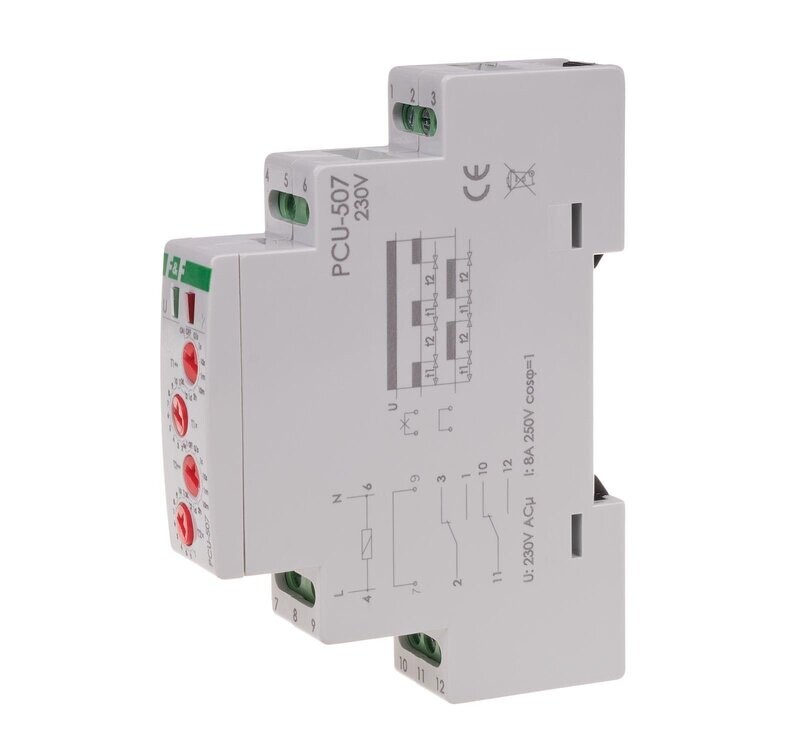

• asymmetrische Zeitrelais (PCU-520 und PCU-507) - die Betriebszeit der Geräte kann von der Pausenzeit abweichen

• Einzelfunktion. Sie führen eine Funktion aus, z.B. das verzögerte Einschalten.
• Multifunktional. Diese Art von Relais wird häufiger in Industrieanlagen eingesetzt.

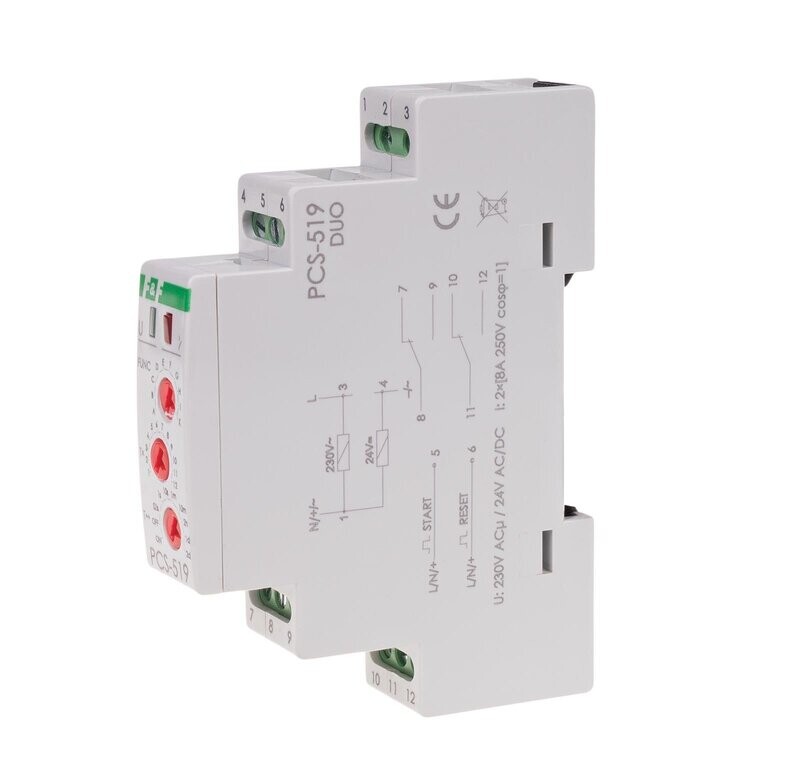

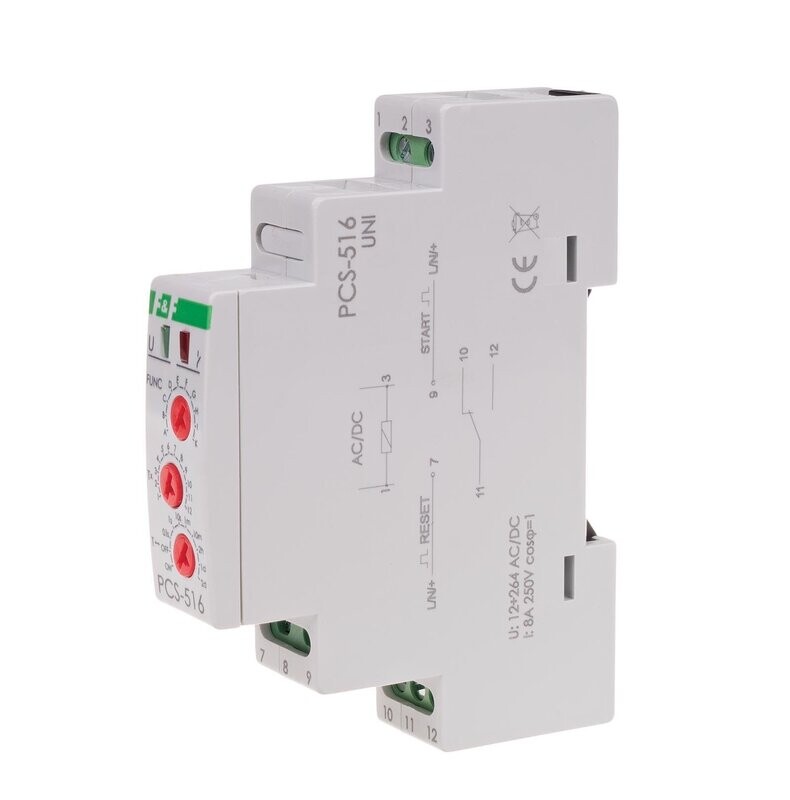

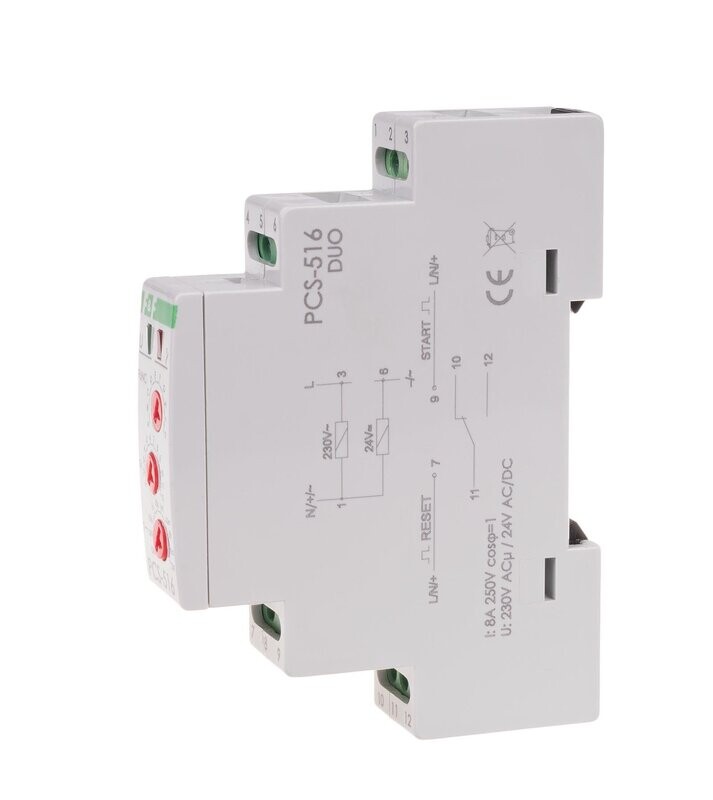

Einige Multifunktionsrelais verfügen über RESET- und START-Eingänge (z. B. Relais der Gruppen PCS-516 und PCS-519).

Programmierung des Zeitrelais

NFC-Technologie

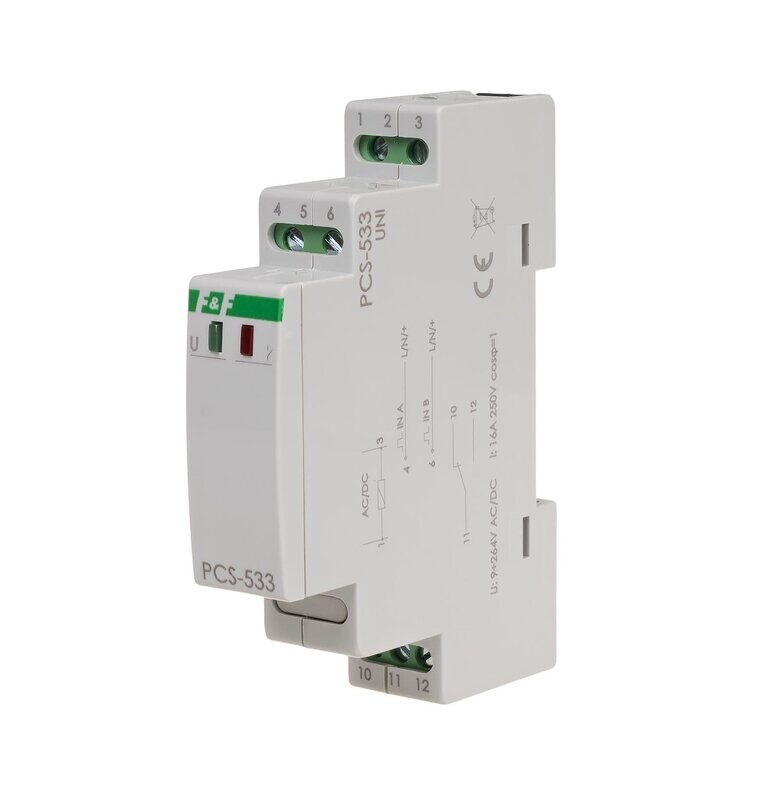

Die Multifunktionsrelais sind in der Regel mit werkseitig eingestellten Funktionen erhältlich. Einige erlauben dem Benutzer jedoch, Funktionen zu programmieren. Das PCS-533 ist ein solches Relais. Wegen der Anwendung der NFC-Technologie ist das PCS-533 eins der besten Zeitrelais überhaupt. Die Bestimmung der Funktionen ist äußerst intuitiv, da eine mobile Anwendung mit grafischer Oberfläche verwendet wird. Es besteht die Möglichkeit, das Programm auf dem Telefon zu speichern, zu bearbeiten und das Programm bei bedarf erneut auf das Relais hochzuladen. Bei der Programmierung einer großer Anzahl von Relais ist das sehr hilfreich.

Programmierbare Relais haben einen weiteren Vorteil. Dank ihnen vermeiden wir die Notwendigkeit, auch mehrere in Kaskade geschaltete Relais zu verwenden.

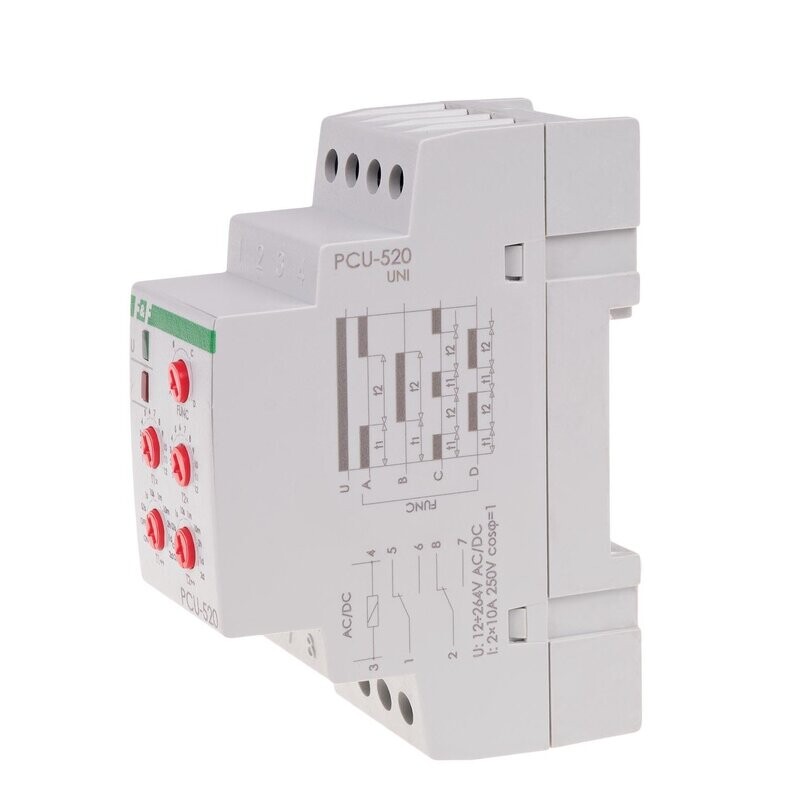

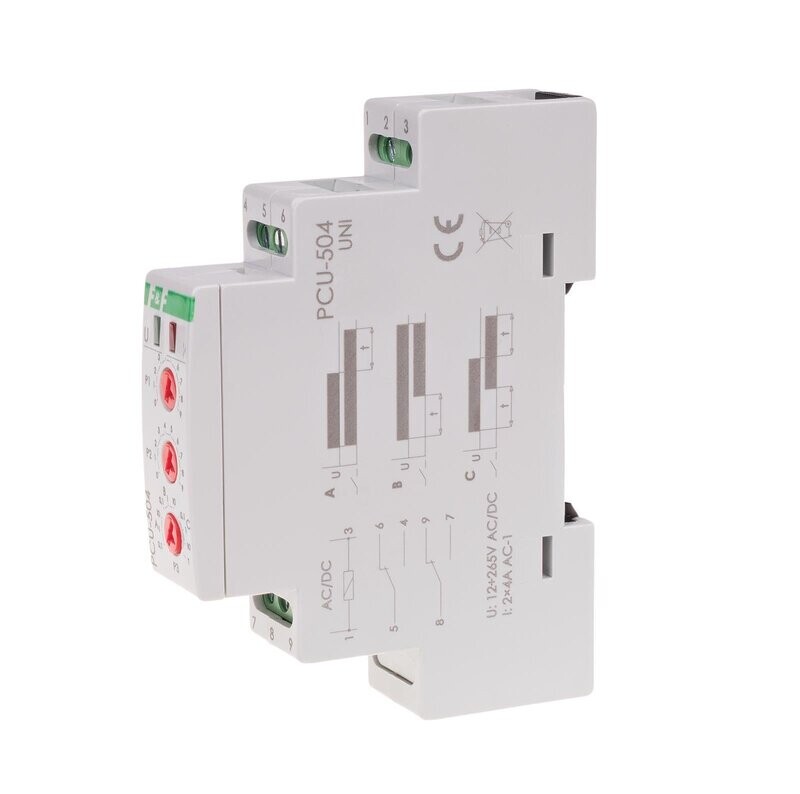

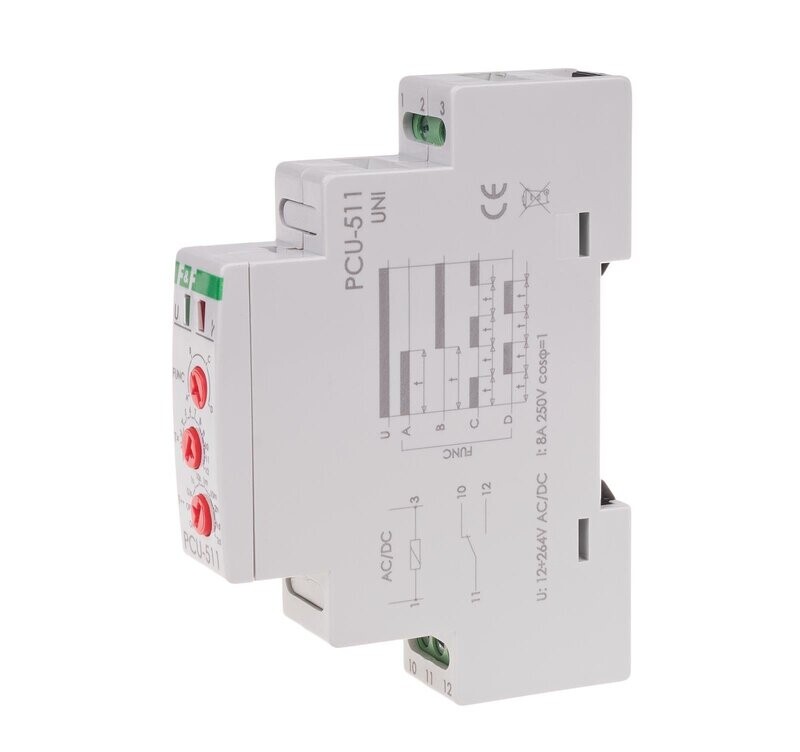

Das Sortiment umfasst auch universelle Zeitrelais. In den Stromversorgungssystemen dieser Relais werden Impulsstromversorgungen verwendet, die den Einsatz in Systemen mit Stromversorgung von 12 bis 230 V AC / DC ("UNI" Zeitrelais Versionen) ermöglichen.

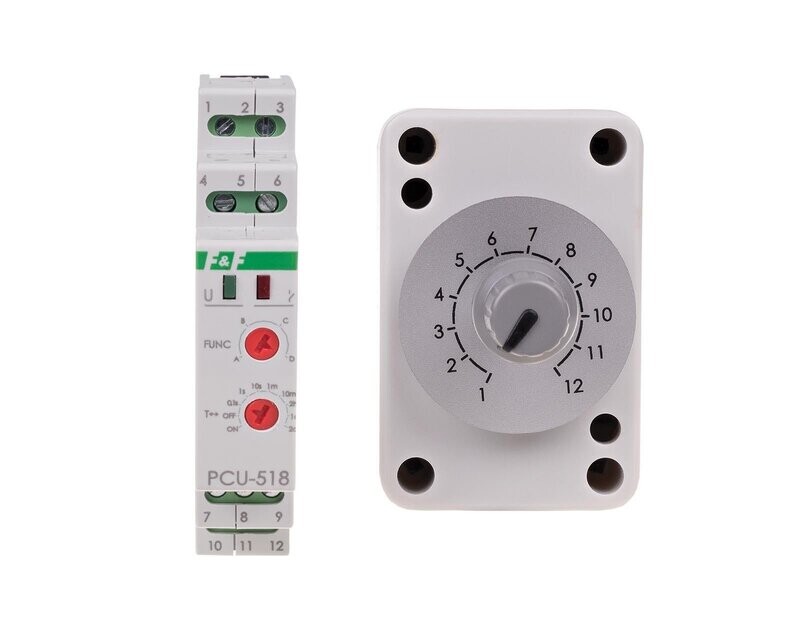

Ein Zeitrelais ist mit einen externem Potentiometer erhältlich, das Model heißt: PCU-518. Dieses Zeitrelais funktioniert überall dort, wo regelmäßige Anpassungen der Arbeitszeit erforderlich sind. Durch den externen Potentiometer mit einer Skala die außerhalb des Schaltschranks montiert wird, erleichtert so die Arbeit und verhindert ein unbefugtes Öffnen des Schaltschranks.

Installation und Bauweise von Zeitrelais:

Das Sortiment umfasst hauptsächlich modulare Zeitrelais. Sie sind für die Montage in Schaltschränken auf einer DIN-Schiene vorgesehen. Aufgrund der Standardisierung und des häufigen Platzmangels haben die Relais die beliebte Breite von 17,5 mm.

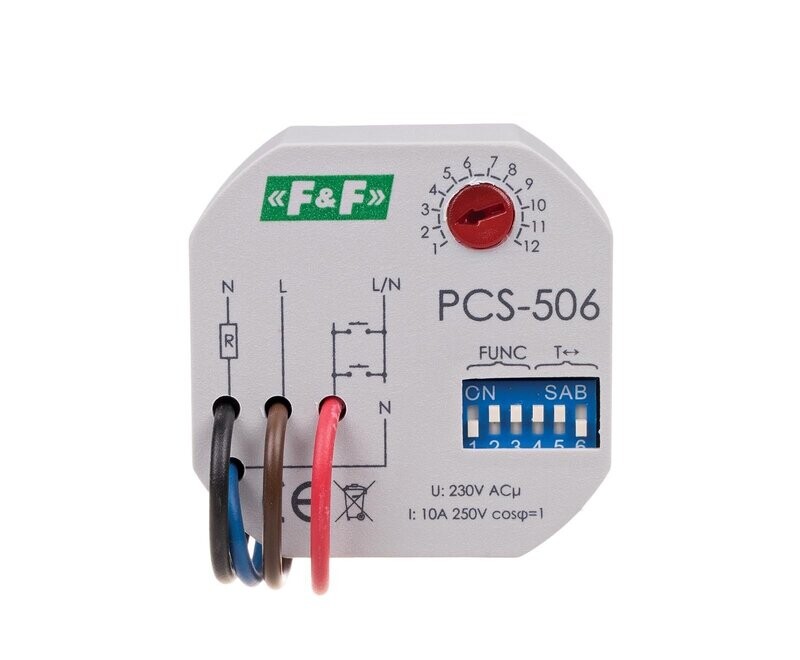

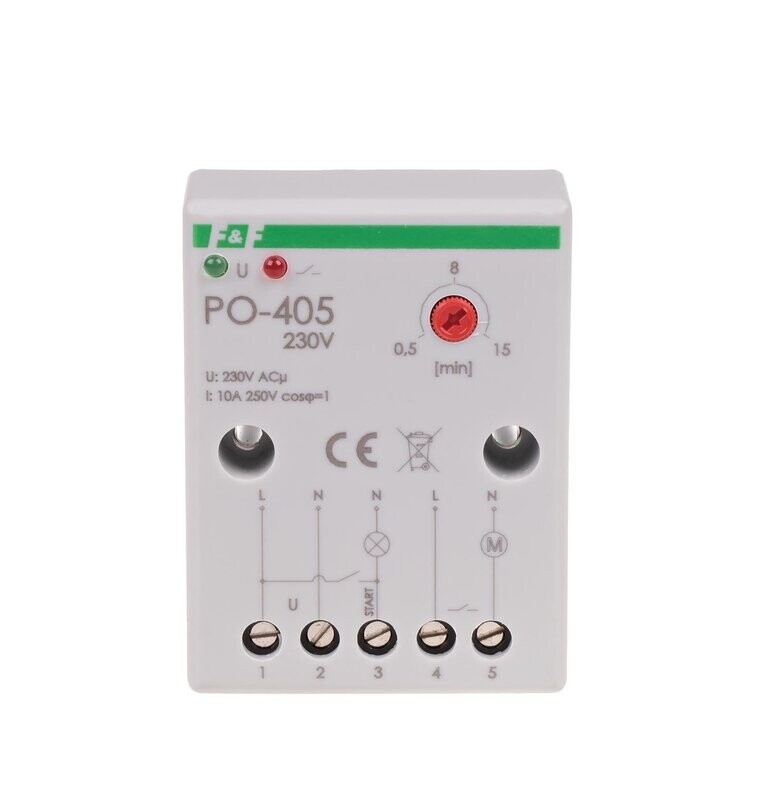

Unser Sortiement bietet neben den DIN-Schienen Relais auch Relais für die Unterputzdose Montage (PCS-506) sowie für die Aufputz Montage (PO-405) an.

Alle unsere Zeitrelais im Sortiment, Tabellarisch im Überblick:
