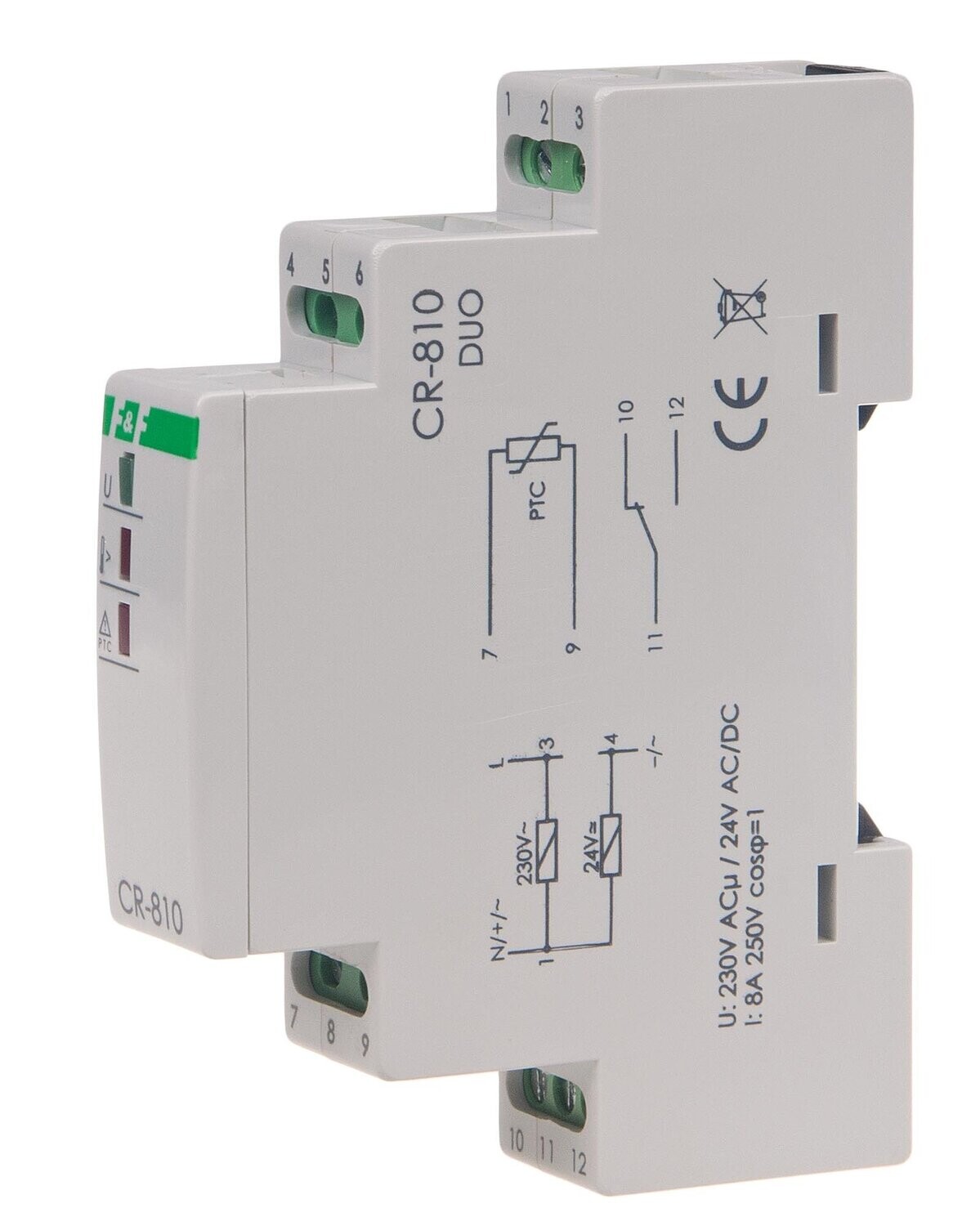

CR-810 DUO Widerstand Relais PTC Thermistor Temperatur Regler

Der ordnungsgemäße Betrieb (geschlossene Schaltkontakte 11-12) wird durch Aufleuchten der grünen LED U signalisiert (die richtige Versorgungsspannung, die richtige Temperatur des kontrollierten Geräts, der richtige Schaltung der angeschlossenen PTC Sensoren). Eine Temperaturerhöhung mindestens eines Sensors über den Nennwert führt zu einer Widerstandserhöhung über 3000 Ω. Das Relais wird aktiviert (Öffnet die Schaltkontakte 11-12 und die rote LED leuchtet auf). Das System wird automatisch aktiviert, wenn der Widerstand der PTC Sensor schleife unter 1800 Ω fällt (Reduzierung der Temperatur des gesteuerten Geräts). Der ausführender Relais Schaltkontakt bleibt ebenfalls offen, wenn der Schleifen Widerstand auf 70 Ω abfällt, beispielsweise wenn die PTC Sensor Drähte kurzgeschlossen sind (das wird durch das aufleuchten der roten LED signalisiert) oder die Versorgungsspannung des Relais wird abgeschaltet.
