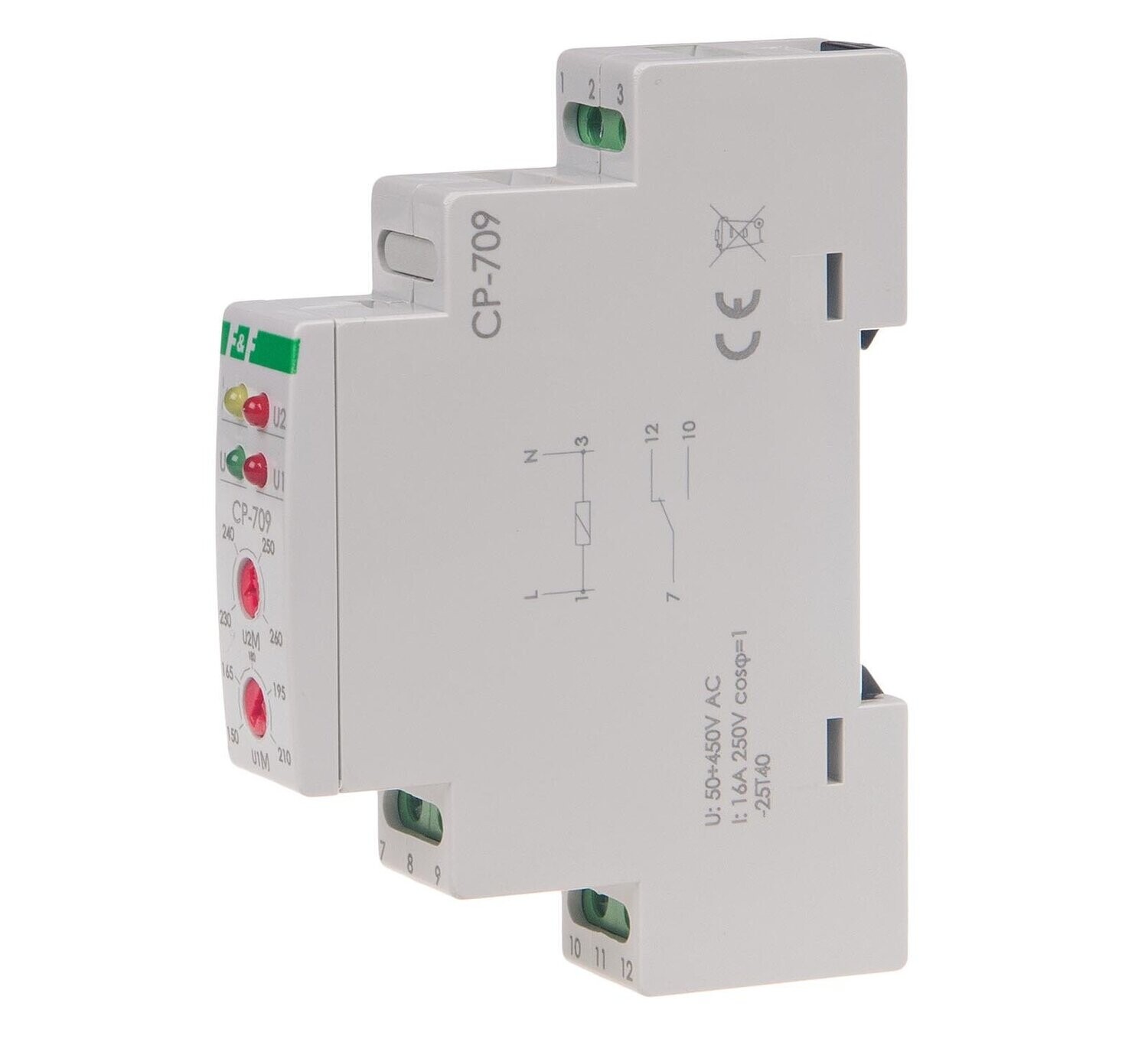

F&F CP-709 SPANNUNGSRELAIS

Name: F&F CP-709 SPANNUNGSRELAIS
Brand: F&F
SKU: 00390
Price: 24.99 EUR
Availability: InStock

Shop / Spannungsrelais

€24.99

Preis inkl. MwSt. (19%) €3.99

zzgl. Versand

Vorraussichtliche Lieferzeit

Versand: 5–7 Tage

Auf Lager: 100 St. erhältlich

Produktbeschreibung

UPC-Strichcode: 5908312596189

Marke: F&F

Model: CP-709

Spannungsrelais

Einphasig

50V - 450V

Ohne Zeit Blockade

16A

1x NO/NC

IP20

Artikelbeschreibung:

Verwendungszweck:

Das Spannungsrelais CP-709 wird verwendet, um die Spannung eines einphasigen Netzes zu steuern und einen einphasigen Empfänger vor den Auswirkungen eines Spannungsanstiegs oder -abfalls über die eingestellten Werte hinaus zu schützen. Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.

Funktion:

Mit den Potentiometern wird die untere (U1) und obere (U2) Spannungsschwelle eingestellt. Das nennt man Spannungsfenster, in dessen Grenzen Änderungen der Versorgungsspannung auftreten können, ohne dass das Relais anspricht. Die korrekte Spannung des Empfängers wird durch das Aufleuchten der gelben LED (Kontaktstellung 7-10) angezeigt. Eine Änderung der Versorgungsspannung über oder unter die eingestellten Spannungsschwellen aktiviert das Relais (Umschalten des Kontakts auf Position 7-12). Der Spannungsabfall unter den eingestellten U1-Wert wird durch das Aufleuchten der roten LED (U1) signalisiert. Der Spannungsanstieg über den eingestellten Wert von U2 wird durch das Aufleuchten der roten LED (U2) signalisiert. Das Umschalten des Relaiskontaktes erfolgt automatisch bei Wiederherstellung der korrekten Spannung.

Das Spannungsrelais kann mit Spannungen bis 450 V ~ versorgt werden. Dies ermöglicht einen effektiven Schutz des Empfängers, selbst wenn die Spannung über die zulässigen Normen ansteigt. Das Gerät ist gegen Änderung der Versorgungspolarität geschützt - es wird das Relais nicht zerstören ("verbrennen").
