F&F MR-RO-4 Erweiterungsmodul für Relaisausgänge MODBUS RTU Ausgang RS-485

€119.99
Preis inkl. MwSt. (19%) €19.16
zzgl.  Versand
Vorraussichtliche Lieferzeit
Versand: 4–6 Tage
Auf Lager: 100 St. erhältlich
Produktbeschreibung
UPC-Strichcode: 5908312598671
Marke: F&F

Model: MAX MR-RO-4
Hilfsrelais für Automatisierungssysteme
Systemkomponente

Erweiterungsmodul für Relaisausgänge mit MODBUS RTU-Ausgang
RS-485 Netzwerk (Ports RS-485)
Kommunikationsprotokoll: MODBUS RTU
Versorgungsspannung: 9 ÷ 30V DC
Maximaler AC-1-Laststrom: 16A
Kontakt Konfiguration: 4x NO
IP20
Artikelbeschreibung:

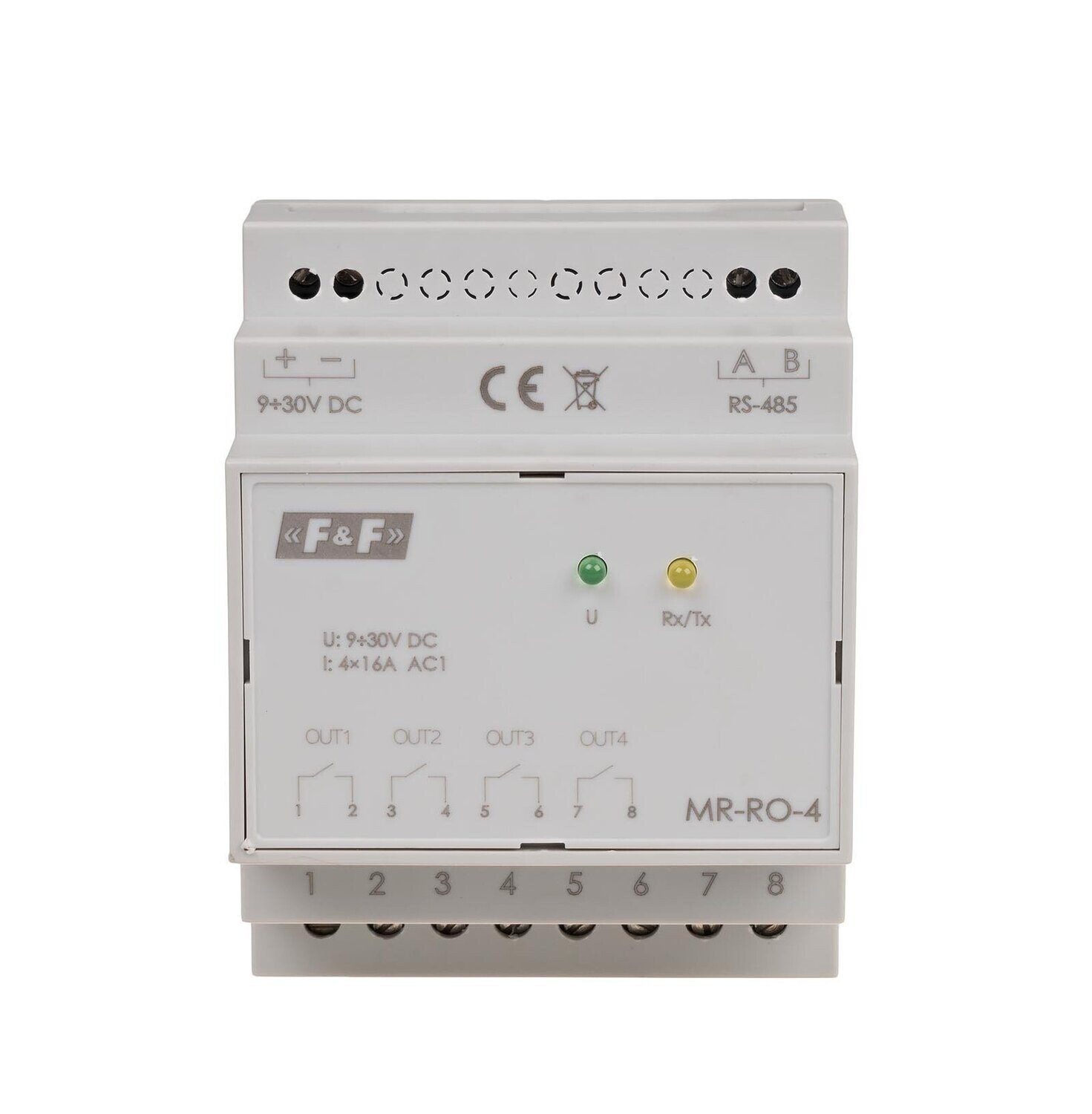

MAX MR-RO-4 - Erweiterungsmodul für Relaisausgänge mit MODBUS RTU-Ausgang

Das Relaisausgangs Erweiterungsmodul MR-RO-4 wird verwendet als externes Gerät zur Erweiterung der Relaisausgänge von SPS-Steuerungen oder anderen Geräten, bei denen der Datenaustausch über die RS 485 Schnittstelle gemäß dem MODBUS RTU Protokoll erfolgt.

Funktion:

1.) Vier unabhängige Ausgänge
2.) Steuerung ON/OFF
3.) Ausgang Status
4.) Zeitsteuerung Möglichkeiten
- verzögertes Einschalten
- verzögertes Einschalten für eine voreingestellte Zeit
- zyklischer Betreib ON/OFF
- zyklischer Betrieb OFF/ON
5.) Zustandsspeicher nach Stromausfall
6.) Autostart für Zeitfunktionen
7.) Zeitpunkt der letzten Aktivierung des Ausgangs
8.) Anzahl der Ausgangsaktivierungen
9.) Anzahl der durchgeführten Zyklen für Zeitfunktionen


Das Relaisausgangs Erweiterungsmodul MR-RO-4 verfügt über vier steuerbare Relaisausgänge (separierte Kontakte). Jeder der Ausgänge arbeitet unabhängig in Übereinstimmung mit der eingestellten Betriebsart und den ihm zugewiesenen Parametern.
Das Einstellen und Lesen des Status von Ausgängen, Parametern von Arbeitsfunktionen und das Einstellen aller Kommunikationsparameter und Datenaustauschparameter werden über den RS485 Anschluss unter Verwendung des MODBUS RTU Kommunikationsprotokolls durchgeführt. Das Einschalten der Versorgungsspannung wird durch die grüne LED U signalisiert. Der richtige Datenaustausch zwischen dem Modul und dem zweiten Gerät wird durch die gelbe LED Tx angezeigt. Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.


BETRIEBSARTEN:


0. On / Off (Einschalten/Auschalten):

Die Standard Betriebsart des Moduls ist, der Ausgang wird direkt eingeschaltet und ausgeschaltet mit Hilfe der Befehle die über Modbus gesendet werden.


1. Verzögertes Einschalten:

Nach dem Erhalt des On Befehls, zählt der Regler die in Parameter eingestellte Zeit T1 herunter und schaltet das Relais ein. Das Relais wird ausgeschaltet, nachdem der Off Befehl empfangen wurde. Das senden des Off Befehls während die Zeit T1 heruntergezählt wird, unterbricht den Zyklus. Wird der nächste On Befehl empfangen in der Zeit T1 oder wenn das Relais bereits eingeschaltet ist, wird dieses ignoriert.


2. Einschalten für eine festgelegte Zeit:

Nach dem Empfang des On Befehls schaltet das Relais ein, nach Ablauf der eingestellten Zeit schaltet das Relais aus. Sobald die eingestellte Zeit abgelaufen ist, kann der Zyklus neu gestartet werden, durch das Senden eines weiteren On Befehls. Das Senden des Off Befehls schaltet das Relais aus. Der Befehl On wird ignoriert während die Zeit T1 heruntergezählt wird.


3. Verzögertes Einschalten für eine eingestellte Zeit:

Nach dem Empfang des On Befehls misst das Modul die Zeit T1, als nächstes schließt das Relais für die Zeit T2, danach wird das Relais ausgeschaltet. Nachdem ausführen eines vollständigen Zyklus, kann der nächste Zyklus durch das Senden eines weiteren On Befehls gestartet werden. Das Senden des Off Befehls unterbricht das ausführen eines Zyklus und das Relais wird ausgeschaltet. Der Befehl On wird ignoriert während ein Programm Zyklus ausgeführt wird.


4. Zyklus Off/On:

Das Zyklische ausführen des Betriebs OUT OFF (ausschalten des Relais) für die Zeit T1 und OUT ON (einschalten des Relais) für die Zeit T2. Der Zyklus wird durch Senden eines On Befehls gestartet. Die Anzahl der durchgeführten Zyklen hängt von der Einstellung des Registerwerts 0x235 ab. Wenn dieses Register auf 0 gesetzt ist, dann wird das Programm Zyklisch ausgeführt bis zum Moment wo der Off Befehl gesendet wird. Wenn in diesem Register ein anderer Wert als Null eingestellt ist (max. 65535), dann führt die Steuerung die eingestellte Anzahl von Zyklen durch und schaltet sich dann aus.
Das Senden des Off Befehls, während ein Zyklus ausgeführt wird unterbricht diesen und das Relais schaltet sich aus. Wenn ein Zyklus ausgeführt wird, ignoriert es den nächsten On Befehl. Nach Beendigung der programmierten Anzahl von Zyklen, startet der nächste On Befehl das Programm von vorne.

5. Zyklus On/Off:

Das Zyklische ausführen des Betriebs OUT ON (einschalten des Relais) für die Zeit T1 und OUT OFF (ausschalten des Relais) für die Zeit T2. Der Zyklus wird durch Senden eines On Befehls gestartet. Die Anzahl der durchgeführten Zyklen hängt von der Einstellung des Registerwerts 0x235 ab. Wenn dieses Register auf 0 gesetzt ist, dann wird das Programm Zyklisch ausgeführt bis zum Moment wo der Off Befehl gesendet wird. Wenn in diesem Register ein anderer Wert als Null eingestellt ist (max. 65535), dann führt die Steuerung die eingestellte Anzahl von Zyklen durch und schaltet sich dann aus.
Das Senden des Off Befehls, während ein Zyklus ausgeführt wird unterbricht diesen und das Relais schaltet sich aus. Wenn ein Zyklus ausgeführt wird, ignoriert es den nächsten On Befehl. Nach Beendigung der programmierten Anzahl von Zyklen, startet der nächste On Befehl das Programm von vorne.

ZUSTAND SPEICHER UND AUTOSTART:

Der Aktive Zustand Speicher stellt nach der wiederkehr der Spannung den Zustand vor dem Spannungsausfall wieder her. Für Betriebsmodus 0 wird der Schaltkontakt wie vor dem Stromausfall eingestellt, für den Betriebsmodus 1-5 wird der Zustand Speicher wie folgt eingestellt: wenn zum Zeitpunkt des Stromausfalls das Programm ausgeführt wurde, dann wird das Programm von vorne gestartet nach dem die Stromversorgung wieder da ist.

Aktive Autostart-Funktion - nur bei nicht aktiver Funktion des Zustand Speichers - ist die selbstständige Realisierung der gewählten Betriebsart nachdem einschalten der Stromversorgung des Moduls.


MB Konfig
Das Programm ermöglicht ein Testablesen von Werten und das Einstellen der Kommunikations- und Konfigurationsparameter des Moduls.
