F&F PA-01I Analoges Relais mit Stromeingang Erweiterungsmodul 9V - 30V

Name: F&F PA-01I Analoges Relais mit Stromeingang Erweiterungsmodul 9V - 30V
Brand: F&F
SKU: 00425
Price: 66.99 EUR
Availability: InStock

Shop / Hilfselemente für Automatisierungssysteme

€66.99

Preis inkl. MwSt. (19%) €10.70

zzgl. Versand

Vorraussichtliche Lieferzeit

Versand: 4–6 Tage

Auf Lager: 100 St. erhältlich

Produktbeschreibung

UPC-Strichcode: 5902431672090

Marke: F&F

Model: PA-01I

Analoges Relais mit Stromeingang

4x Funktionen

Hilfsrelais für Automatisierungssysteme

Versorgungsspannung 9V - 30V DC

Maximaler AC-1-Laststrom 8 A

Kontaktkonfiguration: 1x NO/NC

IP20

Artikelbeschreibung:

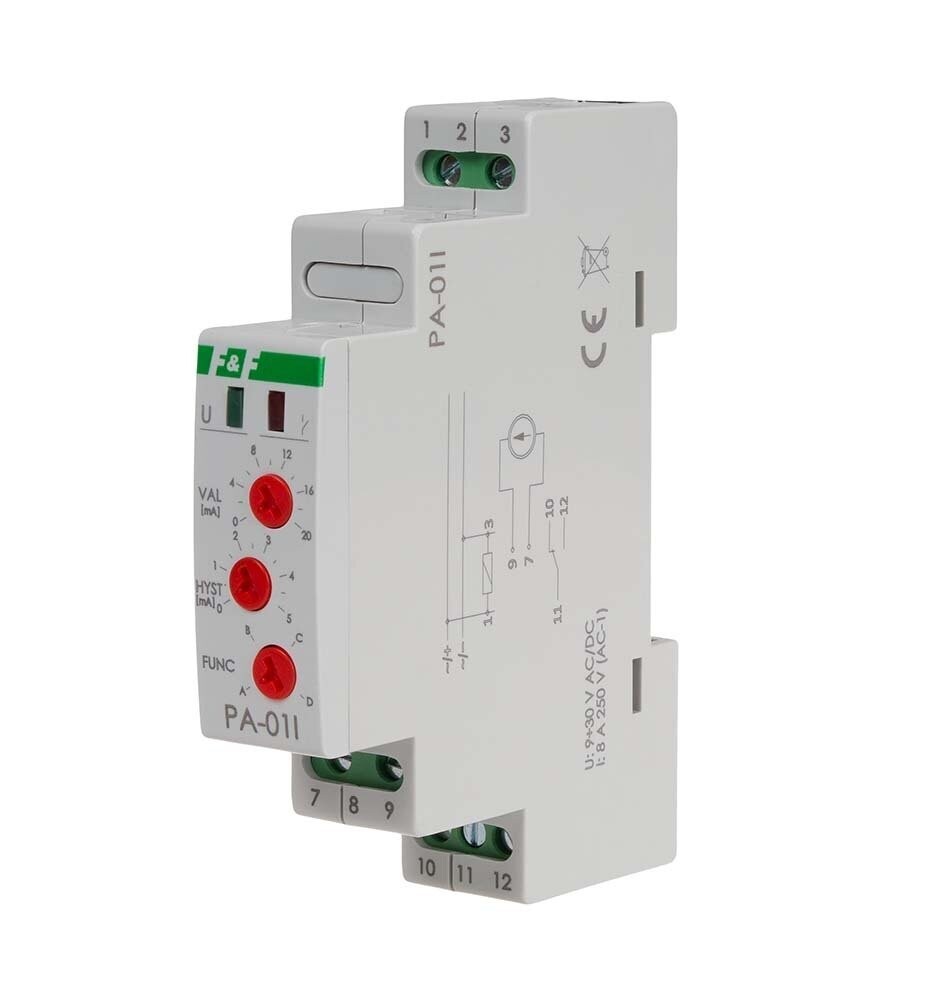

PA-01I - Analoges Relais mit Stromeingang ( Erweiterungsmodul)

Das PA-01I Relais wandelt das analoge Signal 0-20mA / 4-20mA in das Signal um, das den Relaisausgang steuert. Es ermöglicht den Einsatz von Sensoren mit Analogausgang in Automatisierungssystemen.

Funktion:

Analogrelais mit Stromeingang PA-01I misst kontinuierlich das an den Eingangsklemmen (7-9) angeschlossene Stromsignal und anhand des gemessenen Wertes und der gewählten Betriebsart entscheidet es über die Aktivierung des Ausführungsrelais. Der Messeingang ist galvanisch von der Geräteversorgung und den Führungskontakten getrennt, dadurch ist es möglich, den PA-01I auch mit anderen Empfängern 4-20 mA in Reihe zu schalten. PA-01I kann in vier verschiedenen Funktionen betrieben werden, die mit dem roten Drehknopf (FUNC) ausgewählt werden. Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.

Die vier Funktionen:

1.)

Das Gerät arbeitet im Modus "Heizen". Das Relais ist eingeschaltet wenn der Wert des Eingangssignals unter den Wert fällt VAL – HYST und wird ausgeschaltet, wenn der mit dem VAL-Knopf eingestellte Wert überschritten wird.

2.)

Das Gerät befindet sich im Modus „Kühlen“. Das Relais wird eingeschaltet, wenn der Wert des Eingangssignals den Wert VAL + HYST überschreitet und es wird ausgeschaltet, wenn der Wert unter den mit dem VAL-Knopf eingestellten Wert fällt.

3.)

Das Gerät arbeitet im "Fenster" Modus. Das Relais wird immer eingeschaltet, wenn der Signalwert innerhalb des eingestellten Fensters liegt, und es wird außerhalb des Fensters ausgeschaltet.

Die Fensterbreite wird mit dem HYST-Knopf eingestellt, während die Fensterposition mit dem VAL-Knopf eingestellt wird.

Für einen korrekten Betrieb an der Schaltgrenze wird eine konstante Hysterese von 200 μA hinzugefügt.

4.)

In diesem Modus ist das Relais dauerhaft eingeschaltet. Diese Option ermöglicht das diagnostizieren der richtigen Arbeitsweise des Bedienteils des Gerätes.

WICHTIG!

Die Freigabe der neuen Betriebsart erfordert ein Aus- und Wiedereinschalten der Spannung.
