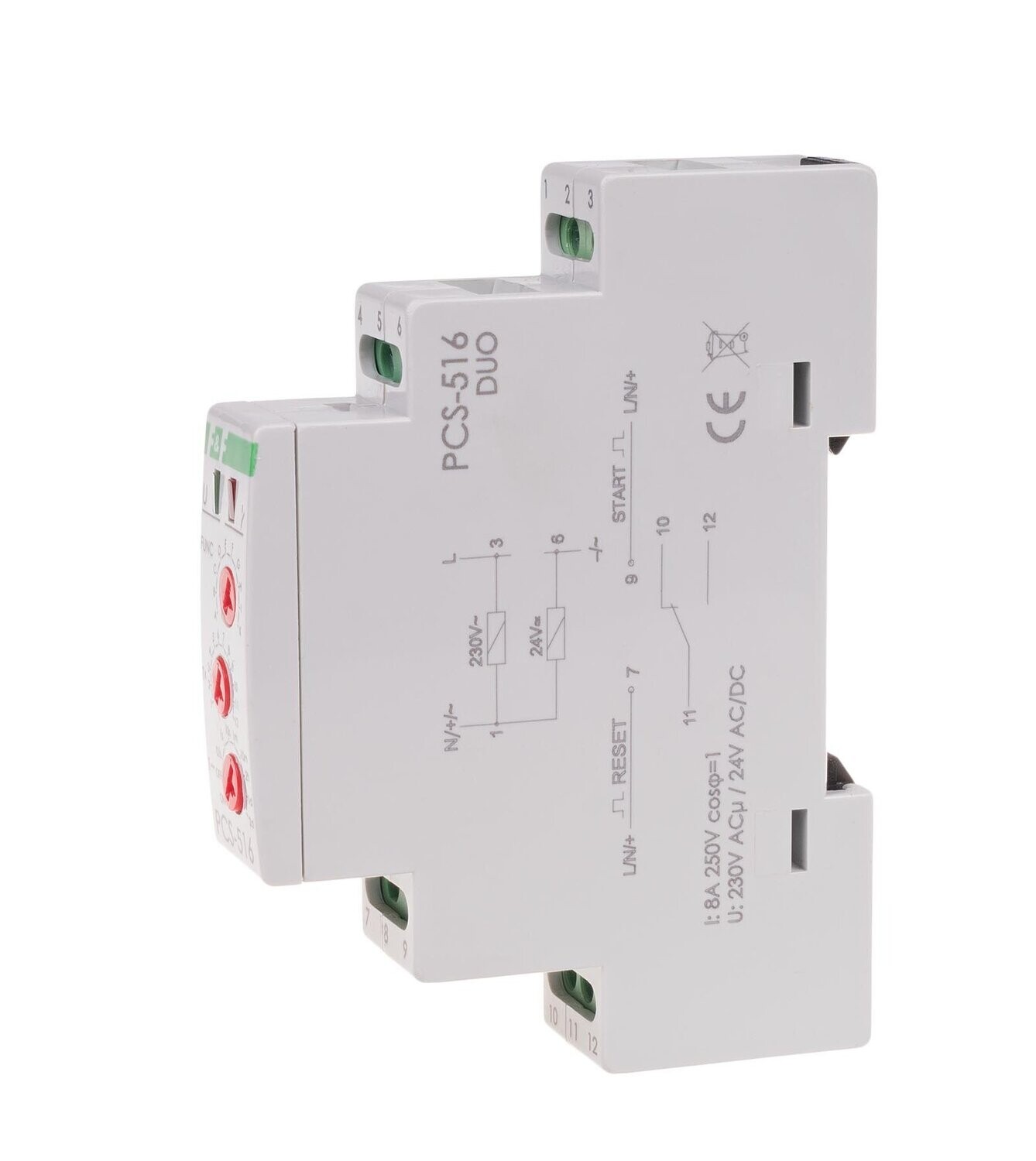

F&F PCS-516 DUO Zeitrelais 10 Funktionen

Name: F&F PCS-516 DUO Zeitrelais 10 Funktionen
Brand: F&F
SKU: 00434
Price: 19.99 EUR
Availability: InStock

Shop / Zeitrelais

€19.99

Preis inkl. MwSt. (19%) €3.19

zzgl. Versand

Vorraussichtliche Lieferzeit

Versand: 6–8 Tage

Auf Lager: 100 St. erhältlich

Produktbeschreibung

UPC-Strichcode: 5908312595496

Marke: F&F

Model: PCS-516 DUO

Zeitrelais mit 10 Funktionen

Multifunktionsrelais

START & RESET Eingänge

230V AC / 24V AC/DC

8A / 1x NO/NC / IP20

Betriebszeit - einstellbar 0,1 Sekunde ÷ 24 Stunden

Anwendungsgebiete:

Heizung

Beleuchtung

Lüftung

Signalisierung

usw.

Artikelbeschreibung:

Zeitrelais PCS-516 DUO

Multifunktionsrelais:

Funktion: 10 Funktionen mit START & RESET Eingänge

Versorgungsspannung: 230V AC / 24V AC/DC

Montage: auf einer 35mm Schiene

Dieses Zeitrelais wird zur Zeitsteuerung in Industrieautomatisierung Systemen und Hausautomatisierung Systemen (z. B. Lüftung, Heizung, Beleuchtung, Signalisierung usw.) verwendet.

Funktion:

Das Relais führt die ausgewählte Arbeitsfunktion gemäß dem eingestellten Zeitregime aus. Die Auswahl eines bestimmten Zeitbereichs und Funktionen des Relaisbetriebs besteht in der Einstellung der entsprechenden Kombination von Drehkodierschaltern.

Hinweis:

Die roten Drehkodierschalter im Gehäuse des Relais sind sehr empfindlich und leicht zu beschädigen.

Bitte beim drehen dieser "roten Drehknöpfe" keine Kraft ausüben zudem werden die roten Drehknöpfe nur leicht nach links bzw. rechts gedreht!

Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.

Achtung:

* Das Anlegen der RESET-Spannung während der Funktionsausführung bewirkt:

- für die Funktionen A, B, C, D, F wird die Betriebsart von Anfang an umgesetzt

- für die Funktionen F, G, H, I Rückkehr des Relais in den Ausgangszustand und Warten auf das START-Signal

- bei der Funktion K Dauerschalten des Relaiskontaktes in Stellung 11-12

* Drehschaltereinstellung des Zeitbereichs in Position:

* Bei eingeschalteter Stromversorgung reagiert das System nicht auf die Änderung der Zeitbereichseinstellungen

* Der Betrieb mit dem neu eingestellten Zeitbereich erfolgt nach dem Ausschalten und Wiedereinschalten der Stromversorgung

* Wenn das Gerät innerhalb des eingestellten Zeitbereichs eingeschaltet ist, ist es möglich, die Zeit innerhalb des Zeitbereichs stufenlos einzustellen

Zeitbereiche:

0,1 Sek.	0,1÷1,2 Sek.
1 Sek.	1÷12 Sek.
10 Sek.	10÷120 Sek.
1 Min.	1÷12 Min.
10 Min.	10÷120 Min.
2 Std.	2÷24 Std.

ON - bewirkt dauerhaftes Schalten des Kontakts in Position 11-12 bei eingeschalteter Stromversorgung

OFF - bewirkt dauerhaftes Schalten des Kontakts in Position 11-10 bei eingeschalteter Stromversorgung
