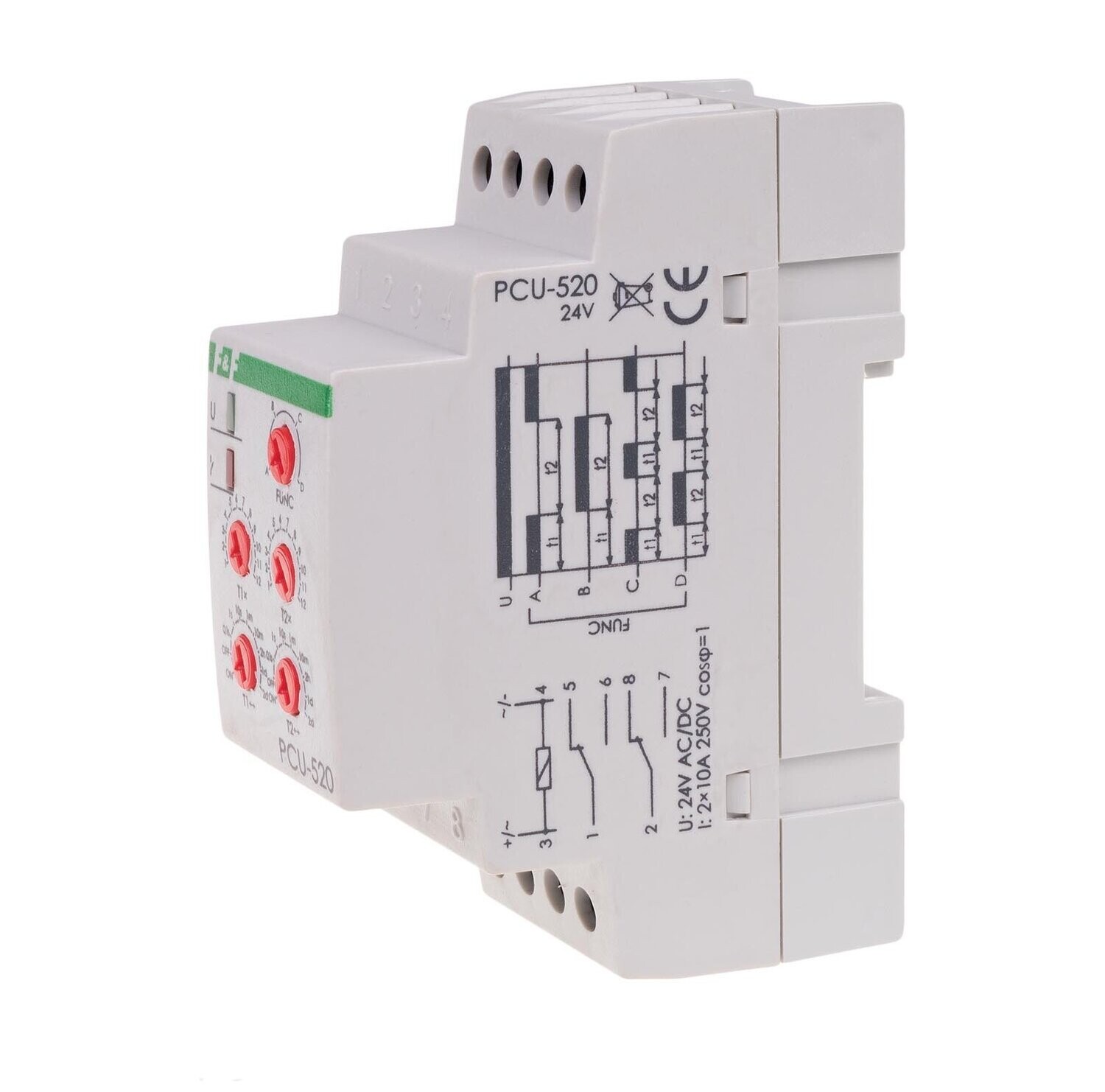

F&F PCU-520 24V Zeitrelais verzögertes Ein & Ausschalten zyklischer Betrieb

+11

+10

F&F PCU-520 24V Zeitrelais verzögertes Ein & Ausschalten zyklischer Betrieb

Name: F&F PCU-520 24V Zeitrelais verzögertes Ein & Ausschalten zyklischer Betrieb
Brand: F&F
SKU: 00435
Price: 28.99 EUR
Availability: InStock

Shop / Zeitrelais

€28.99

Preis inkl. MwSt. (19%) €4.63

zzgl. Versand

Vorraussichtliche Lieferzeit

Versand: 4–6 Tage

Auf Lager: 100 St. erhältlich

Produktbeschreibung

UPC-Strichcode: 5908312595564

Marke: F&F


Model: PCU-520 24V

Zeitrelais mit 4 Funktionen

Multifunktionsrelais

verzögertes Ein & Ausschalten & zyklischer Betrieb

24V AC/DC

2x 8A / 2x NO/NC / IP20

Betriebszeit - einstellbar 0,1 Sekunde ÷ 24 Stunden

Anwendungsgebiete:

Heizung

Beleuchtung

Lüftung

Signalisierung

usw.

Artikelbeschreibung:

Zeitrelais PCU-520 24V

Multifunktionsrelais mit 4 Funktionen

Zeitrelais mit zwei Zeiten t1 und t2 (Arbeitszeit und Pausenzeit).

Funktion: verzögertes Ausschalten, verzögertes Einschalten, Zyklischer Betrieb

Versorgungsspannung: 24V AC/DC

Montage: auf einer 35mm Schiene

Dieses Zeitrelais wird zur Zeitsteuerung in Industrieautomatisierung Systemen und Hausautomatisierung Systemen (z. B. Lüftung, Heizung, Beleuchtung, Signalisierung usw.) verwendet.

Funktion:

* AUSSCHALTVERZÖGERUNG (A)

Bis das Relais eingeschaltet wird, bleiben die Kontakte in der Position 1-5, 2-8. Nach Anlegen der Versorgungsspannung werden die Kontakte für die Zeit t1 in die Stellung 1-6, 2-7 geschaltet. Nachdem die Zeit t1 gemessen wurde, kehren die Kontakte für die Zeit t2 in die Positionen 1-5, 2-8 zurück. Nach der Zeit t2 kehren die Relaiskontakte für die Zeit t2 in die Positionen 1-5, 2-8 zurück. Nach der Zeit t2 kehren die Relaiskontakte in die Positionen 1-6, 2-7 zurück. Eine Wiederaufnahme der Relaisbetriebsart ist nach Abtrennen der Versorgungsspannung und erneutem Einschalten möglich.

* VERZÖGERTES EINSCHALTEN (B)

Nach Anlegen der Versorgungsspannung bleiben die Kontakte für die Zeit t1 in Stellung 1-5, 2-8. Nach Messung der Zeit t1 werden die Kontakte für die Zeit t2 in Stellung 1-6, 2-7 geschaltet. Nach der Zeit t2 kehren die Relaiskontakte in die Position 1-5, 2-8 zurück. Eine Wiederaufnahme der Relaisbetriebsart ist nach Abtrennen der Versorgungsspannung und erneutem Einschalten möglich.

* VERZÖGERTES ABSCHALTEN - ZYKLISCH (C)

Der Ausschaltverzögerungsbetrieb wird zyklisch in voreingestellten Betriebszeiten und Pausenzeiten ausgeführt.

* EINSCHALTVERZÖGERUNG - ZYKLISCH (D)

Die Funktionsweise des verzögerten Einschaltens erfolgt zyklisch in festgelegten Betriebszeiten und Pausenzeiten.

Hinweis:

Die roten Drehknöpfe im Gehäuse des Relais sind sehr empfindlich und leicht zu beschädigen.

Bitte beim drehen dieser "roten Drehknöpfe" keine Kraft ausüben zudem werden die roten Drehknöpfe nur leicht nach links bzw. rechts gedreht!

Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.

Achtung:

* Bei eingeschalteter Stromversorgung reagiert das System nicht auf die Änderung der Zeitbereichseinstellungen.

* Der Betrieb mit dem neu eingestellten Zeitbereich erfolgt nach dem Ausschalten und Wiedereinschalten der Spannung.

* Wenn das Gerät innerhalb des eingestellten Zeitbereichs eingeschaltet ist, ist es möglich, die Zeit innerhalb des Zeitbereichs stufenlos einzustellen.

Zeitbereiche:

0,1 Sek.	0,1÷1,2 Sek.
1 Sek.	1÷12 Sek.
10 Sek.	10÷120 Sek.
1 Min.	1÷12 Min.
10 Min.	10÷120 Min.
2 Std.	2÷24 Std.

ON - verursacht Dauerkontakt in den Positionen 1-6 und 2-7, wenn die Stromversorgung eingeschaltet ist.

OFF - bewirkt Dauerkontaktschaltung in den Positionen 1-5 und 2-8 bei eingeschalteter Stromversorgung.
