Der automatische Phasenschalter wird verwendet, um die Stromversorgung eines einphasigen Empfängers bei Ausfall einer der Versorgungsphasen oder einem Abfall der Parameter unter den Standard aufrechtzuerhalten.
Funktion:

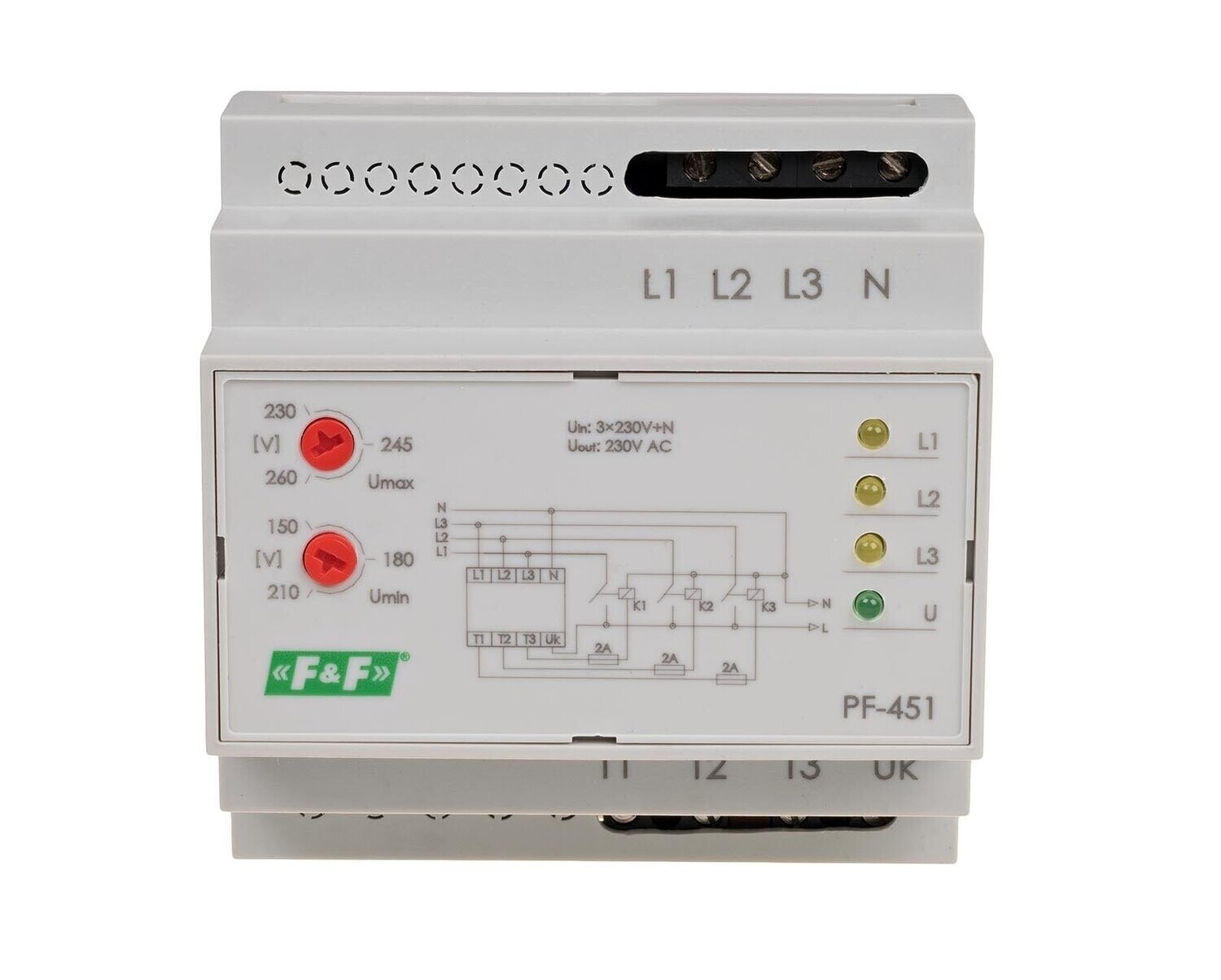

Der Phasenschalter PF-451 in direkter Verbindung, wird verwendet zur Versorgung eines einphasigen Stromkreises, dessen Belastung 16 A nicht überschreitet. Für Stromkreise mit einer Belastung über 16 A verwenden wir ein Schaltersystem und drei Schütze mit entsprechend gewählter Belastbarkeit.
Am Eingang des Schalters (L1, L2, L3, N) wird eine dreiphasige Spannung (3 × 230 V + N) eingespeist. An den Ausgang des Schalters (T1, T2, T3) wird eine einphasige Spannung (230 V AC) geleitet, d,h. die Phasenspannung einer der Phasen. Die Elektronik des Schalters kontrolliert die Spannungswerte der versorgten Phasen. Die Phase mit den richtigen Parametern wird zum Ausgang geleitet. Die Reihenfolge der Phasenumschaltung ist nicht festgelegt. Die Phase mit den besten Parametern wird immer zum Ausgang geleitet. Nachdem der Parameterwert dieser Phase gefallen ist, wird auf die nächste gute Phase umgeschaltet. Die Umschaltzeit (Spannung am Ausgang) nach dem Verschwinden der aktuell angeschlossenen Phase beträgt 0,5 bis 0,8 s (während dieser Zeit werden die Empfänger nicht mit Strom versorgt). Der UK Eingang ist zur Kontrolle der angeschlossenen Spannungen da. Das System lässt zu, dass nur eine Phase eingeschaltet wird. Dadurch wird das gleichzeitige Anlegen der Spannung von zwei Phasen an den Ausgang verhindert, was einen Kurzschluss zwischen den Phasen verursachen könnte. Auch im Falle einer Beschädigung des Schützes (z. B. Unterbrechung des Spulenstromkreises oder Durchbrennen des Arbeitskontakts) wird der Empfänger auf eine andere Phase umgeschaltet, obwohl die Spannung in der gegebenen Phase korrekt ist. Bei dauerhaftem Kurzschluss der Kontakte des Schützes wird trotz falscher Spannung in dieser Phase nicht auf ein anderes Schütz umgeschaltet. Nach dem Einschalten der Versorgungsspannung (mindestens eine Phase) prüft das System für zwei Sekunden die Richtigkeit der angeschlossenen Spannungen und schaltet erst dann die Phase auf den Ausgang. Der Schalter hat die Möglichkeit, die untere (150 V bis 210 V) und obere (230 V bis 260 V) Spannungsschwelle einzustellen, bei der die Umschaltung erfolgen soll. Zur optischen Signalisierung werden folgende LEDs verwendet: grün - Spannungsversorgung und gelb - eingeschaltete Phase am Ausgang.
Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.
