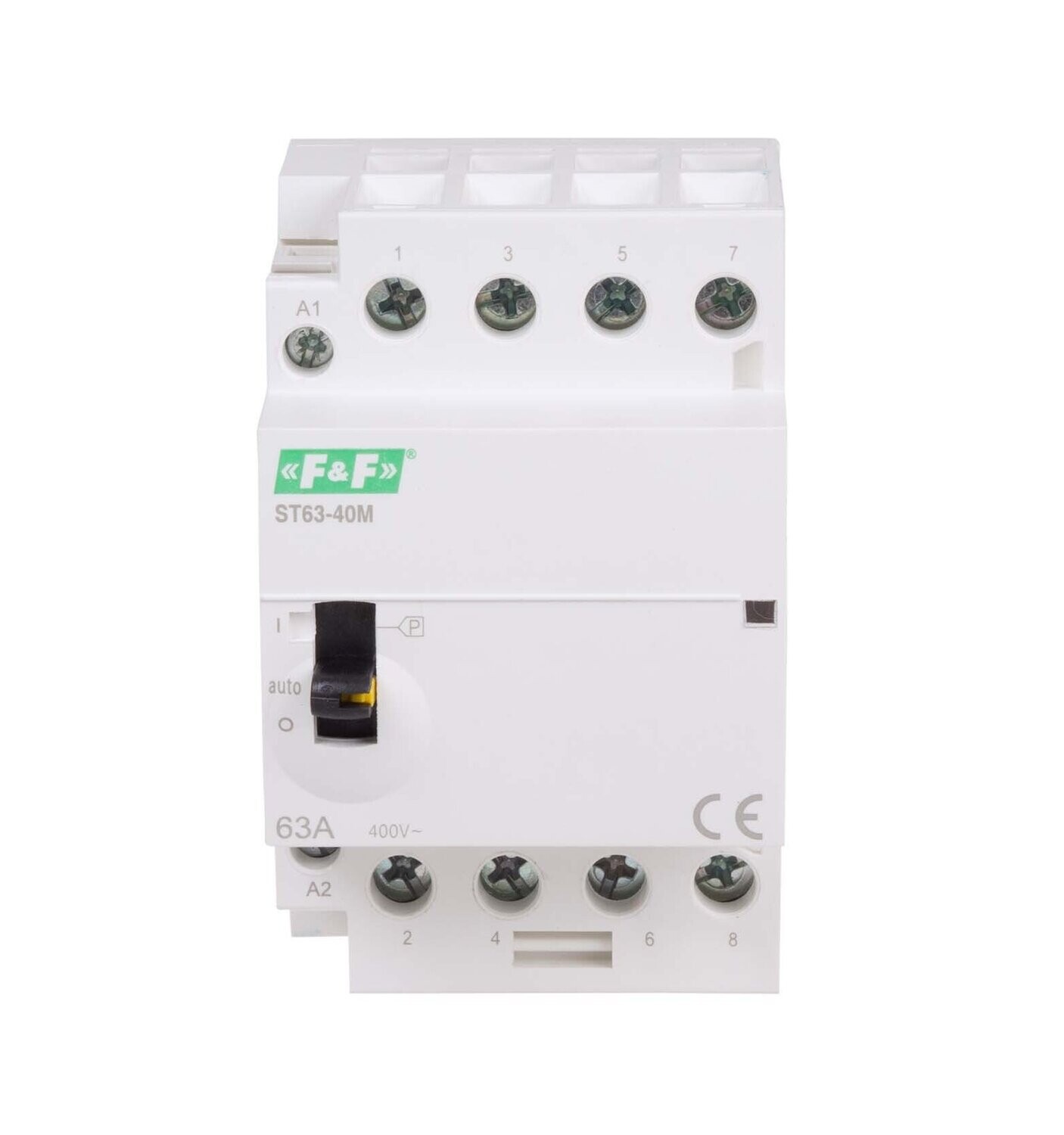

F&F ST63-40M SCHÜTZ SCHALTSCHÜTZ Modular Leistungsschütz

Name: F&F ST63-40M SCHÜTZ SCHALTSCHÜTZ Modular Leistungsschütz
Brand: F&F
SKU: 00459
Price: 19.99 EUR
Availability: InStock

Shop / Schütze

€19.99

Preis inkl. MwSt. (19%) €3.19

zzgl. Versand

Vorraussichtliche Lieferzeit

Versand: 4–6 Tage

Auf Lager: 100 St. erhältlich

Produktbeschreibung

UPC-Strichcode: 5902431674018

Marke: F&F


Model: ST63-40M

Modularer Schütz

Elektromagnetisches Schütz

Schaltschütz

250V AC

63A / 4x NO / IP20

Artikelbeschreibung:

MODULARES SCHÜTZ MIT MANUELLER STEUERUNG

ST-60-40M

STROM 63A

Spannung 250 V AC

Das Elektromagnetische Schütz hat ein modulares Gehäuse und wird direkt auf einer 35 mm DIN-Schiene montiert.

Ein zusätzlicher Manipulator (Schalter) an der Stirn (vorne am Gehäuse) ermöglicht die manuelle Steuerung der Schaltkontakte des Schützes (unabhängig vom Spulenstatus).

So können die Stromkreise per Hand eingeschaltet oder ausgeschaltet werden, z. B. während Installationsarbeiten oder Wartungsarbeiten.

Funktion:

Der Schützbetrieb hängt von der Einstellung des Betriebsartenwählers ab:

Position "I" (obere Position)

Wenn die Schützspule stromlos ist, sind die Schaltkontakte des Schützes geschlossen.

Nach dem Anschließen der Stromversorgung des Schützes schaltet der Schalter automatisch in die Position "Auto" und arbeitet ab diesem Moment im Automatikmodus.

Um die Schaltkontakte unabhängig von der Stromversorgung des Schützes in der geschlossenen Position zu verriegeln, bewegen Sie den gelben Verriegelungshebel in der Position "I" nach links.

Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.

Position "Auto" (mittlere Position)

Wird die Stromversorgung hinzugefügt, schaltet dies den Schütz ein und schließt die Schaltkontakte. Wird die Stromversorgung getrennt, so wird das Schütz ausgeschaltet und die Schaltkontakte geöffnet.

Position "O" (untere Position)

Die Schaltkontakte des Schützes bleiben unabhängig vom Vorhandensein der Versorgungsspannung offen.
