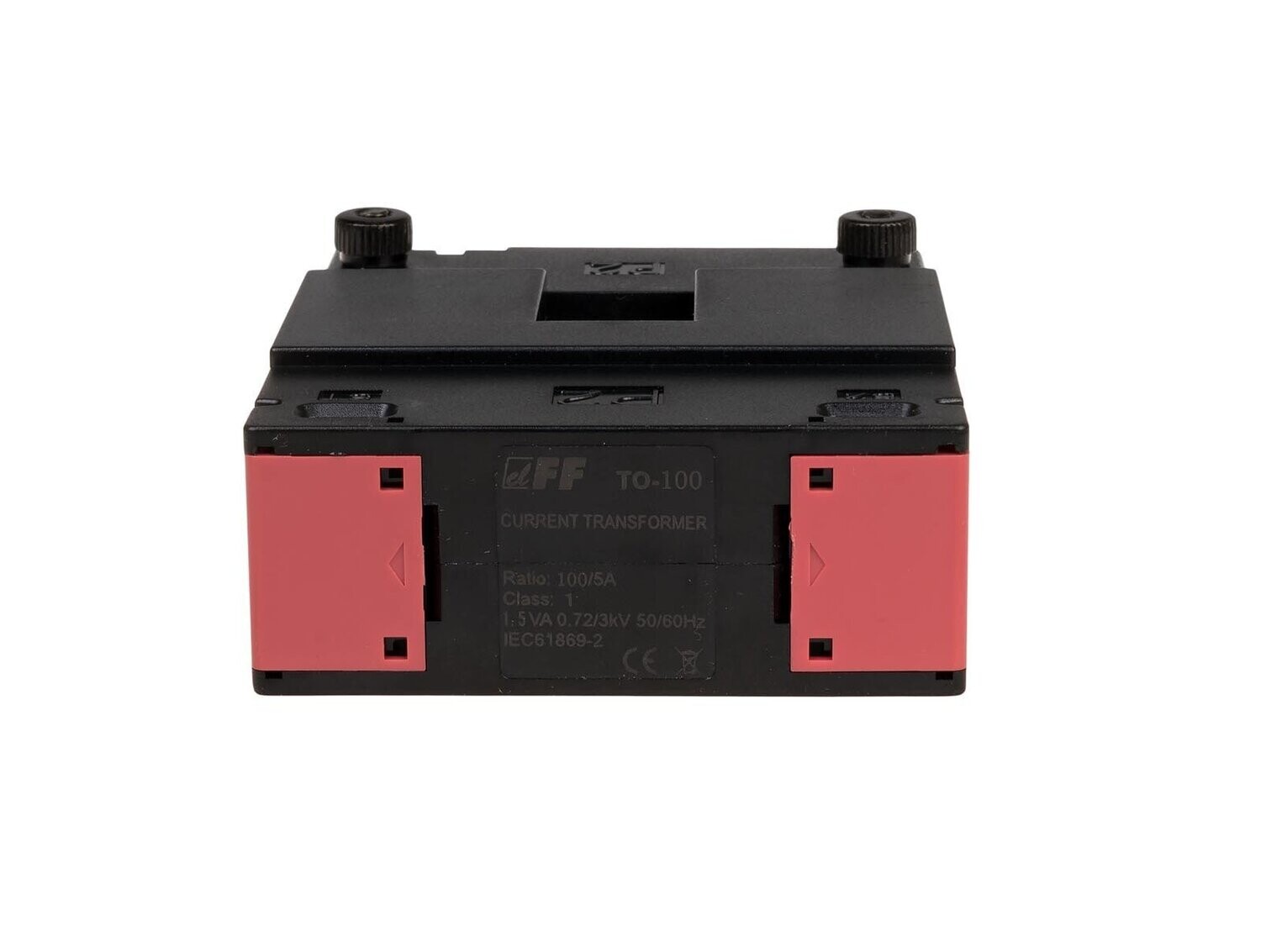

F&F TO-100-5 Stromwandler 1,5VA Einphasig zu öffnenden Kern Current transformer

Produktbeschreibung

UPC-Strichcode: 5908312590835

Marke: F&F

Model: TO-100-5

Stromwandler

(100/5 transformer 1,5 VA)

Übertragung lp / ls 100/5

Leistung [VA] 1,5 VA

Frequenz 50 ÷ 60 Hz

IP20

Der Stromwandler wird verwendet zur proportionalen Änderung hoher Ströme zu niedrigeren Werten, angepasst an die Messbereiche von Steuer- und Messgeräten.

Artikelbeschreibung:

Stromwandler TO-100-5

Übertragung lp / ls 100/5. Leistung [VA] 1,5 VA. Frequenz 50 ÷ 60 Hz. Einphasig. Mit zu öffnenden Kern.

Der Stromwandler wird verwendet, um hohe Ströme proportional auf niedrigere Werte zu ändern, angepasst an die Messbereiche von Kontrollgeräten und Messgeräten.

Funktion:

Das Kabel mit dem gemessenen Strom geht durch das Hauptloch des Stromwandlers (P1 / P2), was gleichbedeutend ist mit einer Windung der Primärwicklung. Die Klemmen S1 und S2 der Sekundärwicklung sind mit den Klemmen des Messkreises des Kontrollgerätes oder des Messgeräts verbunden. Das Verhältnis der Stromstärken in beiden Wicklungen ist ein konstanter Wert und wird Stromverhältnis genannt: IPn / ISn = N, wobei IPn - primärer Bemessungsstrom; ISn - sekundärer Bemessungsstrom; N - Wert des Stromwandlers. Aus dem Wert des durch die Sekundärwicklung fließenden Stroms kann der Wert des durch die Primärwicklung fließenden Stroms bestimmt werden: ISm * N = IPm, wobei ISm - gemessener Primärstrom; IPm - sekundär gemessener Strom.

Wichtige Hinweise:

1.) Es wird empfohlen, den Sekundär Kreislauf mit einem Durchmesser von mindestens 2,5 mm² anzuschließen.

2.) Zudem wird empfohlen die Erdung der Klemme S2.

3.) ES IST VERBOTEN , den Sekundär Kreislauf während des Stromwandler/Transformator Betriebes abzuklemmen / zu trennen (denn es besteht die Möglichkeit, das durch die hohe Spannung, Personen verletzt werden durch einen elektrischen Schlag (Stromschlag) oder ein Gerät beschädigt wird)!!!!!
