F&F TP-100-5 Stromwandler Dreiphasig geschlossener Kern Current transformer

Name: F&F TP-100-5 Stromwandler Dreiphasig geschlossener Kern Current transformer
Brand: F&F
SKU: 00470
Price: 33.99 EUR
Availability: InStock

Shop / Messstromwandler

€33.99

Preis inkl. MwSt. (19%) €5.43

zzgl. Versand

Vorraussichtliche Lieferzeit

Versand: 7–9 Tage

lieferbar

Produktbeschreibung

UPC-Strichcode: 5902431671055

Marke: F&F

Model: TP-100-5

Stromwandler

(100/5 transformer 1,5 VA)

Übertragung lp / ls 100/5

Leistung [VA] 1,5 VA

Frequenz 50 ÷ 60 Hz

IP20

Der Stromwandler wird verwendet zur proportionalen Änderung hoher Ströme zu niedrigeren Werten, angepasst an die Messbereiche von Steuer- und Messgeräten.

Artikelbeschreibung:

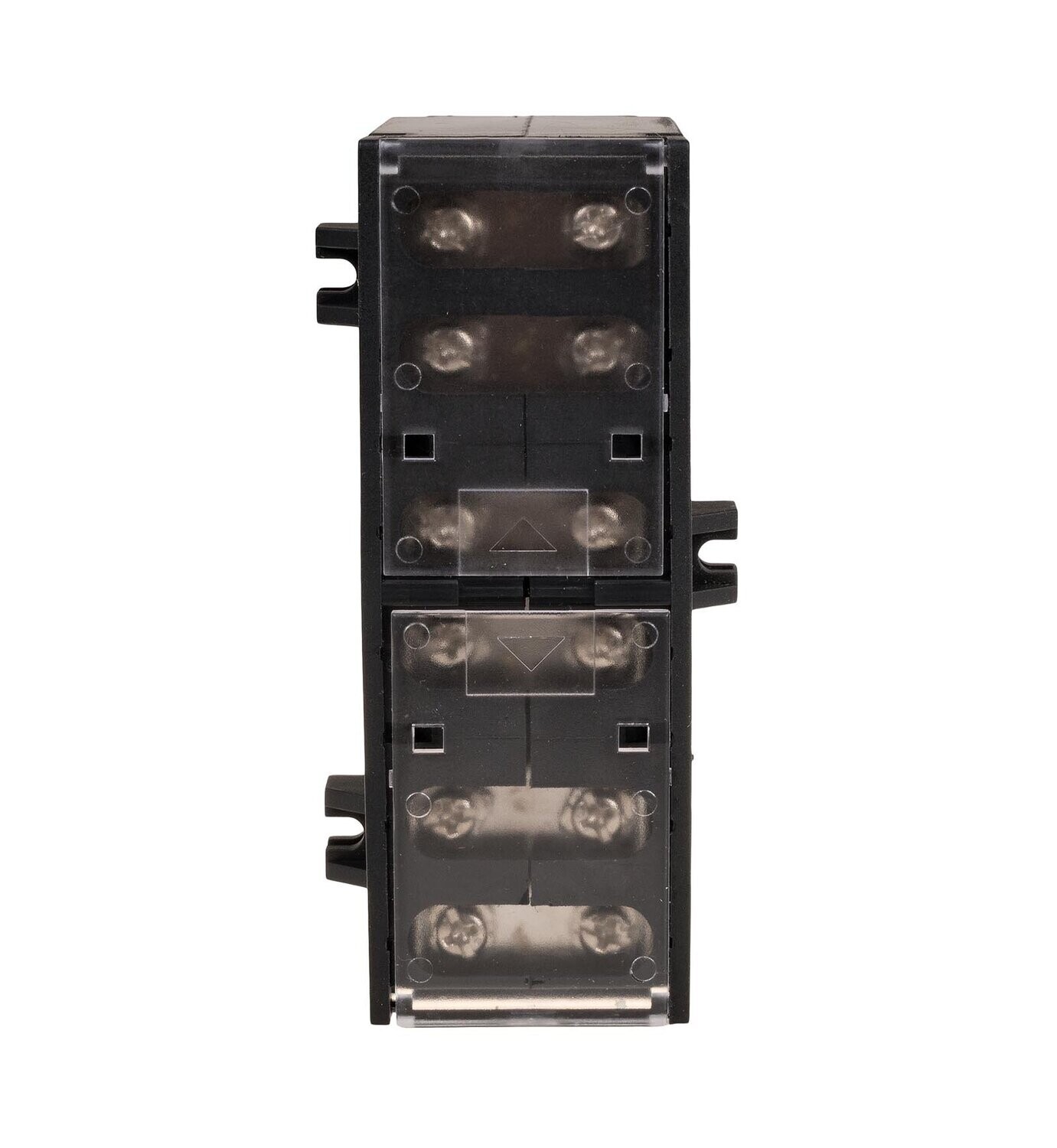

Stromwandler TP-100-5

Übertragung lp / ls 100/5. Leistung [VA] 1,5 VA. Frequenz 50 ÷ 60 Hz. Drei phasig. Mit geschlossenen Kern.

Der 3-Phasen (3 in 1) Stromwandler dient zur indirekten Messung von Drehstrom. Aufgrund seiner Konstruktion kann er direkt an den Ausgängen der Trennschalter (Leistungsschalter) montiert werden (ABB Seire Isomax, Merlin Gerin Serie NS und ähnliche) das spart Montagezeit und Platz in der Schalttafel.

Funktion:

Das Kabel mit dem gemessenen Strom geht durch das Hauptloch des Stromwandlers (P1 / P2), was gleichbedeutend ist mit einer Windung der Primärwicklung. Die Klemmen S1 und S2 der Sekundärwicklung sind mit den Klemmen des Messkreises des Kontrollgerätes oder des Messgeräts verbunden. Das Verhältnis der Stromstärken in beiden Wicklungen ist ein konstanter Wert und wird Stromverhältnis genannt: IPn / ISn = N, wobei IPn - primärer Bemessungsstrom; ISn - sekundärer Bemessungsstrom; N - Wert des Stromwandlers. Aus dem Wert des durch die Sekundärwicklung fließenden Stroms kann der Wert des durch die Primärwicklung fließenden Stroms bestimmt werden: ISm * N = IPm, wobei ISm - gemessener Primärstrom; IPm - sekundär gemessener Strom.

Wichtige Hinweise:

1.) Es wird empfohlen, den Sekundär Kreislauf mit einem Durchmesser von mindestens 2,5 mm² anzuschließen.

2.) Zudem wird empfohlen die Erdung der Klemme S2.

3.) ES IST VERBOTEN , den Sekundär Kreislauf während des Stromwandler/Transformator Betriebes abzuklemmen / zu trennen (denn es besteht die Möglichkeit, das durch die hohe Spannung, Personen verletzt werden durch einen elektrischen Schlag (Stromschlag) oder ein Gerät beschädigt wird)!!!!!
