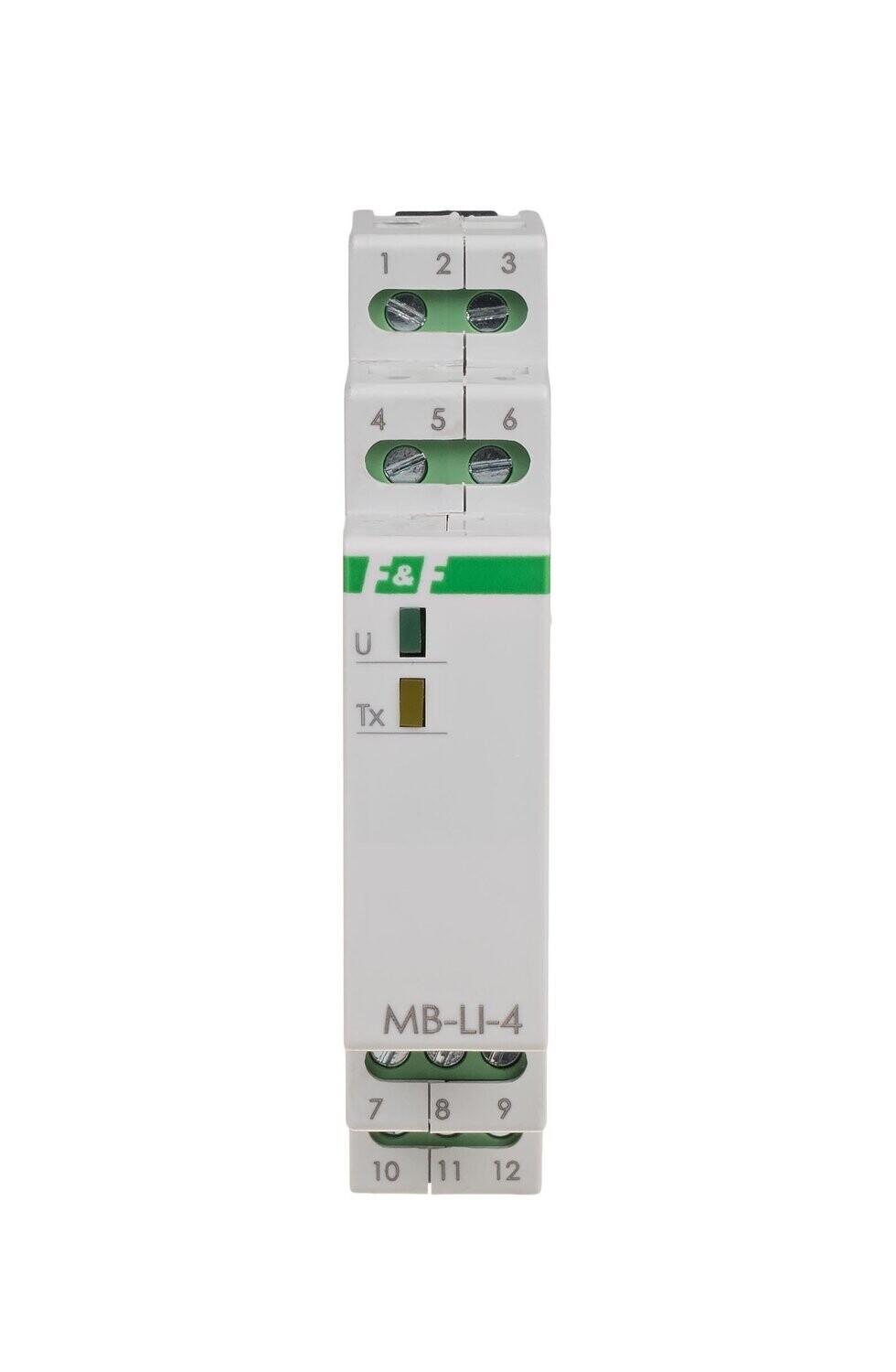

MB-LI-4 HI 4-Kanal Impulszähler MODBUS RTU Ausgang RS-485

Name: MB-LI-4 HI 4-Kanal Impulszähler MODBUS RTU Ausgang RS-485
Brand: F&F
SKU: 00197
Price: 99.99 EUR
Availability: InStock

Shop / Zähler (Impulse und Arbeitszeit)

€99.99

Preis inkl. MwSt. (19%) €15.96

zzgl. Versand

Vorraussichtliche Lieferzeit

Versand: 5–7 Tage

Auf Lager: 100 St. erhältlich

Produktbeschreibung

UPC-Strichcode: 5908312598336

Marke: F&F

Model: MAX MB-LI-4 HI

Hilfsrelais für Automatisierungssysteme

Systemkomponente

4 Kanal Impulszähler mit MODBUS RTU Ausgang

RS-485 Netzwerk (Ports RS-485)

Kommunikationsprotokoll: MODBUS RTU

Versorgungsspannung: 9 ÷ 30V DC

Die Spannung des Zähleingangs beträgt: 160V ÷ 265V AC/DC

Max. Zählfrequenz: 100 Hz

Anzahl der digitalen Eingänge: 4

IP20

Artikelbeschreibung:

MAX MB-LI-4 HI - 4 Kanal Impulszähler mit MODBUS RTU Ausgang.

Der Impulszähler wird verwendet zum zählen von AC/DC Signalen, die von externen Geräten erzeugt werden um die Anzahl der durchgeführten Arbeitszyklen zu bestimmen sowie der Datenaustausch über den Port RS-485 gemäß des MODBUS RTU Protokolls.

Funktion:

1.) Vier unabhängige Zähler

2.) Der Zählereingang ist angepasst für eine Zusammenarbeit mit AC/DC Signale

3.) Einstellfaktor (Gleitkommawert)

4.) skalierter Wert (Anzahl der Impulse × Faktor)

5.) Auswahl der Option zum Auslösen von Zustand 1: hohes oder niedriges Niveau der Spannung

6.) Neigungsauswahl des Eingangsimpulses (steigend oder fallend)

7.) Frequenzfilter, es besteht die Möglichkeit der Einschränkung der maximale Frequenz der gezählten Impulse (Beseitigt werden Störungen am Zählereingang)

8.) Zählerspeicher nach einem Stromausfall

9.) Funktion: Digitaler Eingang

Das Modul MAX MB-LI-4 ist ein 4-Kanal Zähler in eine Richtung. Jeder Kanal ist unabhängig und zählt Impulse nach individuellen Einstellungen. Die Ergebnisse werden als Anzahl der Impulse dargestellt und im skalierten Wert im Bereich von 0 bis ~ 4,29 Milliarden. Dieser Zähler verfügt über eine Programmfunktion, die es ermöglicht die Zählerstände der einzelnen Kanäle unabhängig voneinander zurückgesetzten. Nach Erreichen der maximalen Impulszahl (Überfüllt), wird der Zähler automatisch zurückgesetzt und dieser zählt wieder von 0. Das Modul verfügt über konfigurierbare Optionen zum Zählen von Impulsen mit einem niedrigen Signal (0 V) oder einen hochen Signal (V +) sowie eine steigende oder fallende Neigung.

Zusätzlich kann der Zähleingang als DI-Digitaleingang verwendet werden um den Zählerstand abzulesen.

Das ablesen der Werte der gezählten Impulse, skalierte Werte, die Einstellung aller Zählparameter, Kommunikation und Datenaustausch, das alles wird realisiert über den Port RS-485 unter Verwendung des MODBUS RTU Kommunikationsprotokolls. Das Einschalten der Versorgungsspannung wird durch die grüne LED U signalisiert. Der richtige Datenaustausch zwischen dem Modul und einem Gerät wird durch die gelbe LED Tx signalisiert.

Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.

Achtung:

In jedem Fall wird eine externe Steuerspannung benötigt, um den Eingang auszulösen. Wird hierfür die Modul Versorgungsspannung verwendet, dann bedeutet dies denn Verlust der galvanischen Trennung zwischen Steuereingängen sowie Stromversorgung und Kommunikation.
