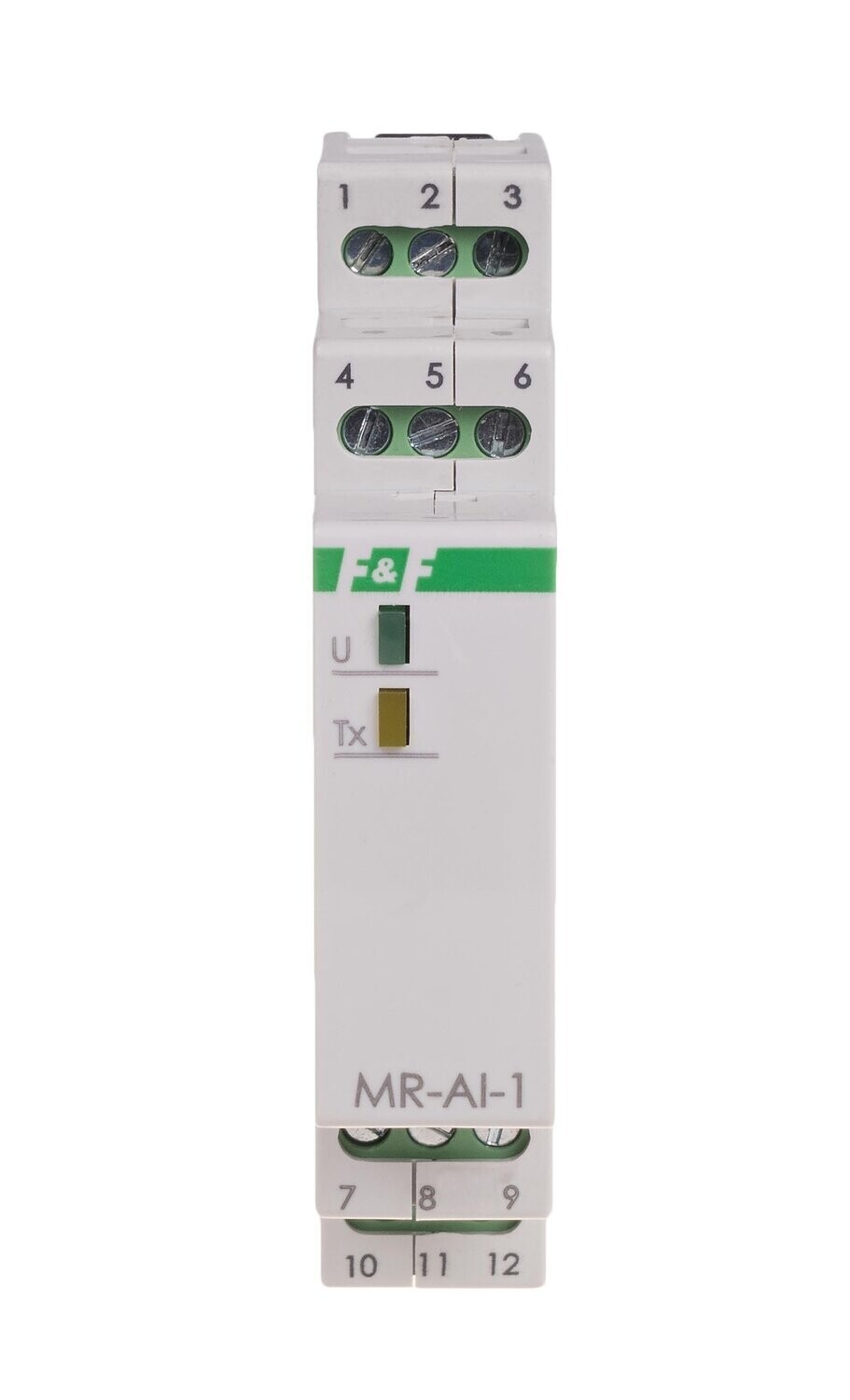

MR-AI-1 Modul für Analog Eingänge MODBUS RTU RS-485 PLC

Name: MR-AI-1 Modul für Analog Eingänge MODBUS RTU RS-485 PLC
Brand: F&F
SKU: 00199
Price: 79.99 EUR
Availability: InStock

Shop / Messwandler (Analog, Digital und Temperatur)

€79.99

Preis inkl. MwSt. (19%) €12.77

zzgl. Versand

Vorraussichtliche Lieferzeit

Versand: 4–6 Tage

Auf Lager: 100 St. erhältlich

Produktbeschreibung

UPC-Strichcode: 5908312594628

Marke: F&F

Model: MAX MR-AI-1

Hilfsrelais für Automatisierungssysteme

Systemkomponente

Analoges Eingangsmodul mit MODBUS RTU-Ausgang

RS-485 Netzwerk (Ports RS-485)

Kommunikationsprotokoll: MODBUS RTU

Die Arbeitsweise: SLAVE

Versorgungsspannung: 9 ÷ 30V DC

IP20

Artikelbeschreibung:

MAX MR-AI-1 - Analoges Eingangsmodul mit MODBUS RTU Ausgang.

Das MR-AI-1-Modul wird verwendet als externes Gerät zur Erweiterung der Analogeingänge von programmierbaren Steuergeräten PLC sowie anderen Geräten, bei dem die Daten mit Hilfe des RS-485-Ports ausgetauscht werden, gemäß dem MODBUS RTU-Protokolls.

Funktion:

Das Modul verfügt über 4 universelle Analogeingänge. Eingagngstyp gemäß des Standarts 0 ÷ 10 V (Spannung U) oder 4 ÷ 20 mA (Strom I) wird mittels interner Jumper ermittelt. Das Modul misst kontinuierlich den Stromeingang und Spannungen an allen Eingängen unabhängig von der Hardwarekonfiguration der Eingangstypen (Jumper Position). Dennoch werden die Eingangswerte korrekt gemessen für die konfigurierten Eingänge. Die Werte des Eingang Stroms oder der Spannungen sowie die Einstellungen aller Kommunikationsparameter werden realisiert über den RS-485-Port mit Hilfe des MODBUS RTU-Kommunikationsprotokolls. Das Einschalten der Versorgungsspannung wird durch die grüne LED U signalisiert. Der richtige Datenaustausch zwischen dem Modul und einem zweiten Gerät wird durch die gelbe LED Tx signalisiert. Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.

Kommunikationseinstellungen zurücksetzen :

Unter der Modul Fassade befindet sich ein Schalter für die Kodierung.

Details über die Zurücksetzung der Kodierung finden Sie in der Bedienungsanleitung.
