MR-DI-4 LO Digitales Eingang Erweiterungsmodul MODBUS RTU RS-485

Name: MR-DI-4 LO Digitales Eingang Erweiterungsmodul MODBUS RTU RS-485
Brand: F&F
SKU: 00202
Price: 69.99 EUR
Availability: InStock

Shop / Hilfselemente für Automatisierungssysteme

€69.99

Preis inkl. MwSt. (19%) €11.17

zzgl. Versand

Vorraussichtliche Lieferzeit

Versand: 4–6 Tage

Auf Lager: 99 St. erhältlich

Produktbeschreibung

UPC-Strichcode: 5908312598367

Marke: F&F

Model: MAX MR-DI-4 LO

Hilfsrelais für Automatisierungssysteme

Systemkomponente

Digitales Eingang Erweiterungsmodul mit MODBUS RTU-Ausgang

RS-485 Netzwerk (Ports RS-485)

Kommunikationsprotokoll: MODBUS RTU

Versorgungsspannung: 9 ÷ 30V DC

Eingänge - Spannungstoleranz 6 ÷ 30 V AC / DC

Anzahl der digitalen Eingänge: 4

IP20

Artikelbeschreibung:

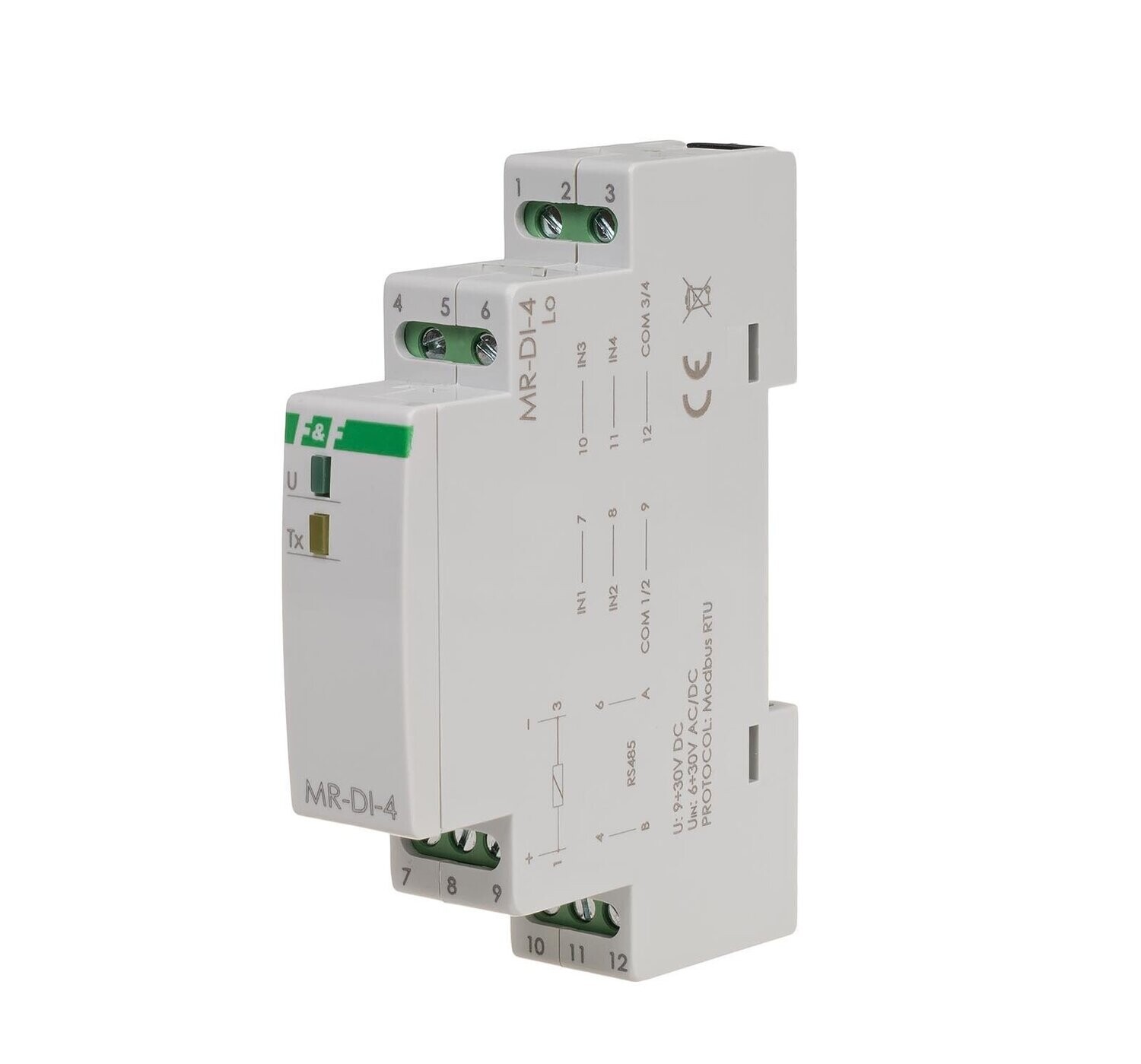

MAX MR-DI-4 LO - Digitales Eingang Erweiterungsmodul mit MODBUS RTU-Ausgang

Das Modul MR-DI-4 wird verwendet als externes Gerät zur Erweiterung der digitalen Eingänge von programmierbaren PLC Steuerungen und anderen Geräten, bei dem Daten über den Port RS-485 gemäß dem MODBUS RTU-Protokoll ausgetauscht werden.

Funktion:

1.) Vier unabhängige Eingänge

2.) Angepasster Eingang für die Arbeit mit AC/DC Signalen

3.) Auswahl der Option zum Auslösen von Zustand 1: mit hohen oder niedrigen Niveau der Spannung

4.) Auswahl der Option zum Auslösen von Zustand 1: mit Schließen oder Öffnen der Eingangsschaltung

5.) Zeitfilter, ermöglicht das Einstellen der minimal akzeptablen Länge des Eingangssignals

Das Modul MR-DI-4 verfügt über 4 Eingänge. Das Modul verfügt über konfigurierbare Optionen zur Aktivierung der Eingänge (Wert TRUE), niedriges Signal (0V) oder hohes Signal (V +) sowie das Schließen oder Öffnen des Eingang Signalstromkreises. Das Zeitfilter wird verwendet zur Beseitigung von Störungen (falsche Impulse) die am Eingang erscheinen können. Dies ist die Einstellung der minimalen Länge der Zeit des Eingangssignals, der am Eingang gesehen und als Zustandsveränderung behandelt wird. Kürzere Signale werden ignoriert. Das ablesen des Zustands der Eingänge und das Einstellen aller Kommunikationsparameter sowie der Datenaustausch, das alles wird realisiert über den Port RS-485 unter Verwendung des MODBUS RTU Kommunikationsprotokolls. Das Einschalten der Versorgungsspannung wird durch die grüne LED U signalisiert. Der richtige Datenaustausch zwischen dem Modul und einem Gerät wird durch die gelbe LED Tx signalisiert. Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.
