Produktbeschreibung

UPC-Strichcode: 5908312594949

Marke: F&F

Model: MAX MR-DIO-1

Hilfsrelais für Automatisierungssysteme

Systemkomponente

Erweiterung der digitalen Ein & Ausgänge mit MODBUS RTU-Ausgang

RS-485 Netzwerk (Ports RS-485)

Kommunikationsprotokoll: MODBUS RTU

Versorgungsspannung: 9 ÷ 30V DC

Anzahl der DI / DO-Kontakte: 6

IP20

Artikelbeschreibung:

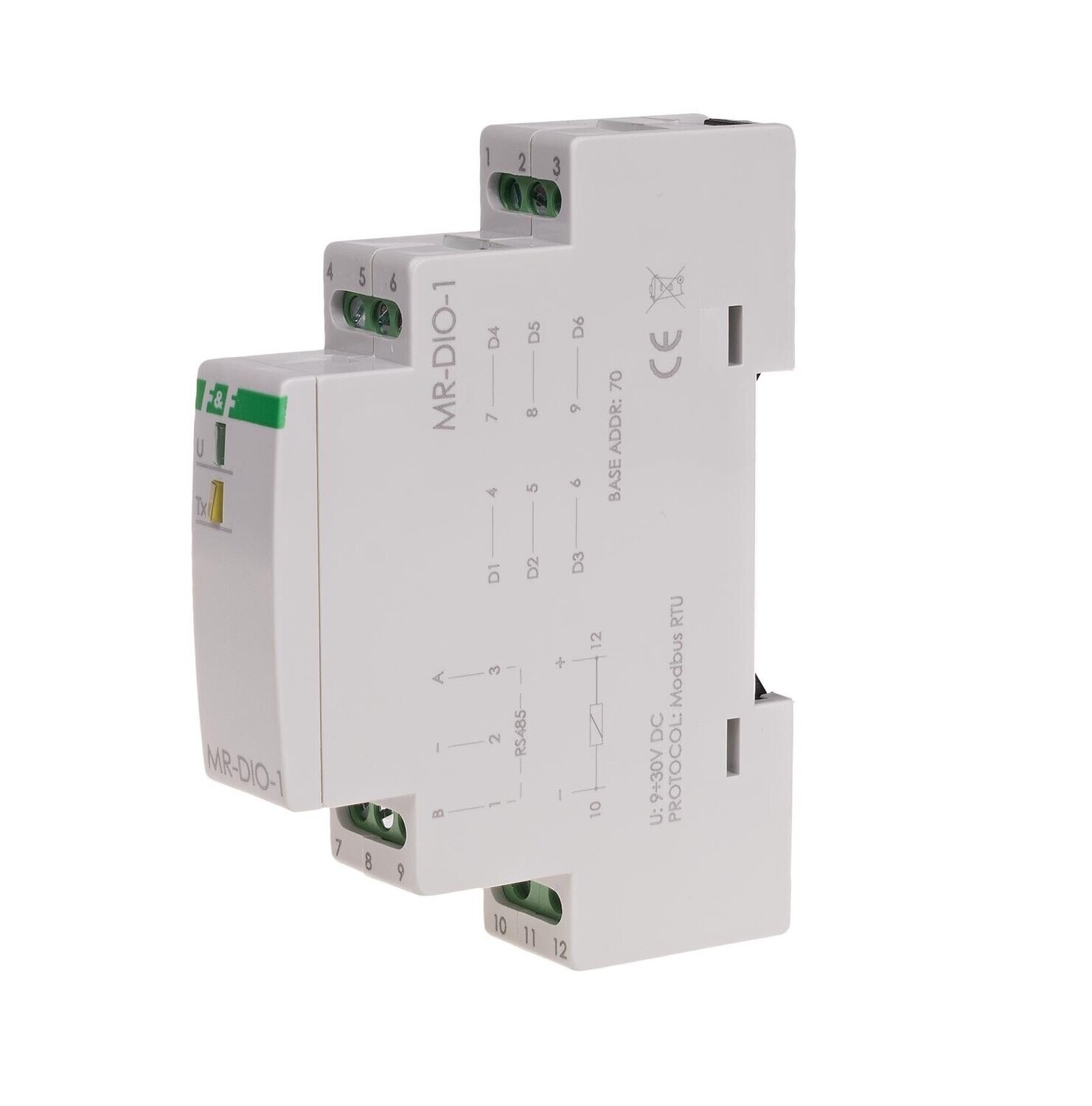

MAX MR-DIO-1 - Erweiterung der digitalen Ein & Ausgänge mit MODBUS RTU-Ausgang

Das Modul MR-DIO-1 wird verwendet als externes Gerät zur Erweiterung der digitalen Eingänge und Ausgänge von programmierbaren PLC Steuerungen und anderen Geräten, bei dem Daten über den Port RS-485 gemäß dem MODBUS RTU-Protokoll ausgetauscht werden.

Funktion:

Das Modul MR-DIO-1 verfügt über 6 universelle Kontakte. Jeder Kontakt, abhängig von der Art und Weise wie dieser angeschlossen ist, kann ein digitaler Eingang oder auch ein digitaler Ausgang sein.

Digitaler Eingang, wird behandelt als "potentialfreier Kontakt", das wird realisiert durch Schließen des Stromkreises dieses Eingangs auf "Minus" der Spannung mit der Stromversorgung des Moduls.

Digitaler Ausgang, wird behandelt als "offener Sammler", das wird realisiert durch Schließen des Stromkreises dieses Eingangs auf "Plus" der Spannung mit der Stromversorgung des Moduls.

Das Modul hat die Funktion, den Zustand der Ausgänge zu speichern im nichtflüchtigen lokalen Speicher. Nach jedem Einschalten des Moduls werden die Ausgänge in ihren gespeicherten Zustand zurückgesetzt.

Die Einstellung und der Zustand der Schaltkontakte und das Einstellen aller Kommunikationsparameter sowie der Datenaustausch, das alles wird realisiert über den Port RS-485 unter Verwendung des MODBUS RTU Kommunikationsprotokolls. Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.

Kommunikationseinstellungen zurücksetzen :

Unter der Modul Fassade befindet sich ein Schalter für die Kodierung.

Details über die Zurücksetzung der Kodierung finden Sie in der Bedienungsanleitung.
