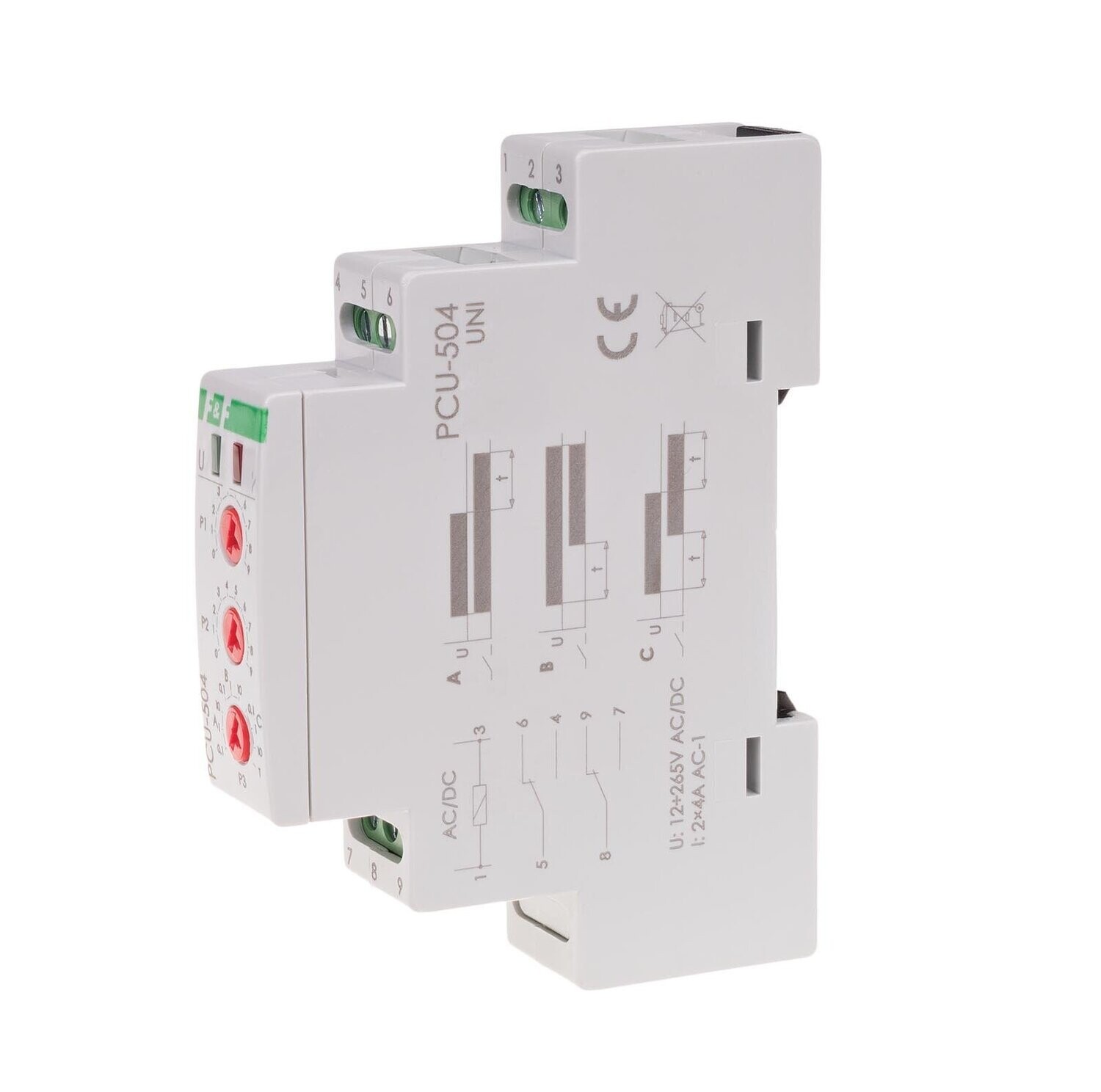

PCU-504UNI Zeitrelais mit Stromausfall Schutz 10 Min. 12V - 264V AC/DC
+12
+11
+10
+9
+8
+7
+6
+5
+4
+3
+2

PCU-504UNI Zeitrelais mit Stromausfall Schutz 10 Min. 12V - 264V AC/DC

Shop / Zeitrelais
€39.99
Preis inkl. MwSt. (19%) €6.38
zzgl.  Versand
Vorraussichtliche Lieferzeit
Versand: 4–6 Tage
Auf Lager: 100 St. erhältlich
Produktbeschreibung
UPC-Strichcode: 5908312598503
Marke: F&F
Model: PCU-504 UNI
Zeitrelais

Wichtige Funktion
Das Relais kann die Spannung bis zu 10 Minuten lang aufrechterhalten und die Kontaktposition nach einem Stromausfall wechseln!!!

12V - 264V AC/DC
2x 4A / 2x NO/NC / IP20

Betriebszeit - einstellbar 0,1 Sekunden ÷ 10 Minuten

Anwendungsgebiete:
Heizung
Beleuchtung
Lüftung
Signalisierung
usw.

Artikelbeschreibung:
Zeitrelais PCU-504 UNI
12V-264V AC/DC
  • Dieses Zeitrelais wird zur Zeitsteuerung in Industrieautomatisierung Systemen und Hausautomatisierung Systemen (z. B. Lüftung, Heizung, Beleuchtung, Signalisierung usw.) verwendet.
  • Dieses Zeitrelais hat die besondere Funktion die Stromversorgung für eine Zeit von bis zu 10 Minuten aufrechtzuerhalten, wenn diese ausgefallen ist dabei werden auch die Schaltkontakte umgeschaltet.

Funktion:



A - Aufrechterhaltung der Stromversorgung:

Nach dem Einschalten der Relais Stromversorgung werden die Schaltkontakte eingeschaltet (Position 5-4 / 8-7). Nach einem Stromausfall werden die Aufrechterhaltung Schaltkontakte für die eingestellte Zeit eingeschaltet. Nach einer festgelegten Zeit werden die Schaltkontakte ausgeschaltet (Position 5-6 / 8-9).

B - Verzögertes Einschalten:

Nach dem Anlegen der Versorgungsspannung bleiben die Schaltkontakte für die eingestellte Zeit geöffnet (Position 5-6 / 8-9). Nach Ablauf der Zeit werden die Schaltkontakte eingeschaltet (Position 5-4 / 8-7), bis die Versorgungsspannung ausfällt.

C - Verzögertes Einschalten mit der Aufrechterhaltung der Stromversorgung:

Nach dem Anlegen der Versorgungsspannung bleiben die Schaltkontakte für die eingestellte Zeit geöffnet (Position 5-6 / 8-9). Nach Ablauf der Zeit werden die Schaltkontakte eingeschaltet (Position 5-4 / 8-7). Nach einem Stromausfall werden die Aufrechterhaltung Schaltkontakte für die eingestellte Zeit eingeschaltet. Nach einer festgelegten Zeit werden die Schaltkontakte ausgeschaltet (Position 5-6 / 8-9).

Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.


Achtung:


* Wenn der Strom eingeschaltet ist, reagiert das System nicht auf Veränderungen der Zeit bzw. der Funktionen.
* Die neuen Einstellungen der Funktion bzw. der Zeit werden erst wirksam, nach dem die Stromversorgung Ausgeschaltet und wieder Eingeschaltet wurde.

Mehr anzeigen
Auf den Merkzettel
Produkt weiterempfehlen
Auf Pinterest veröffentlichen
