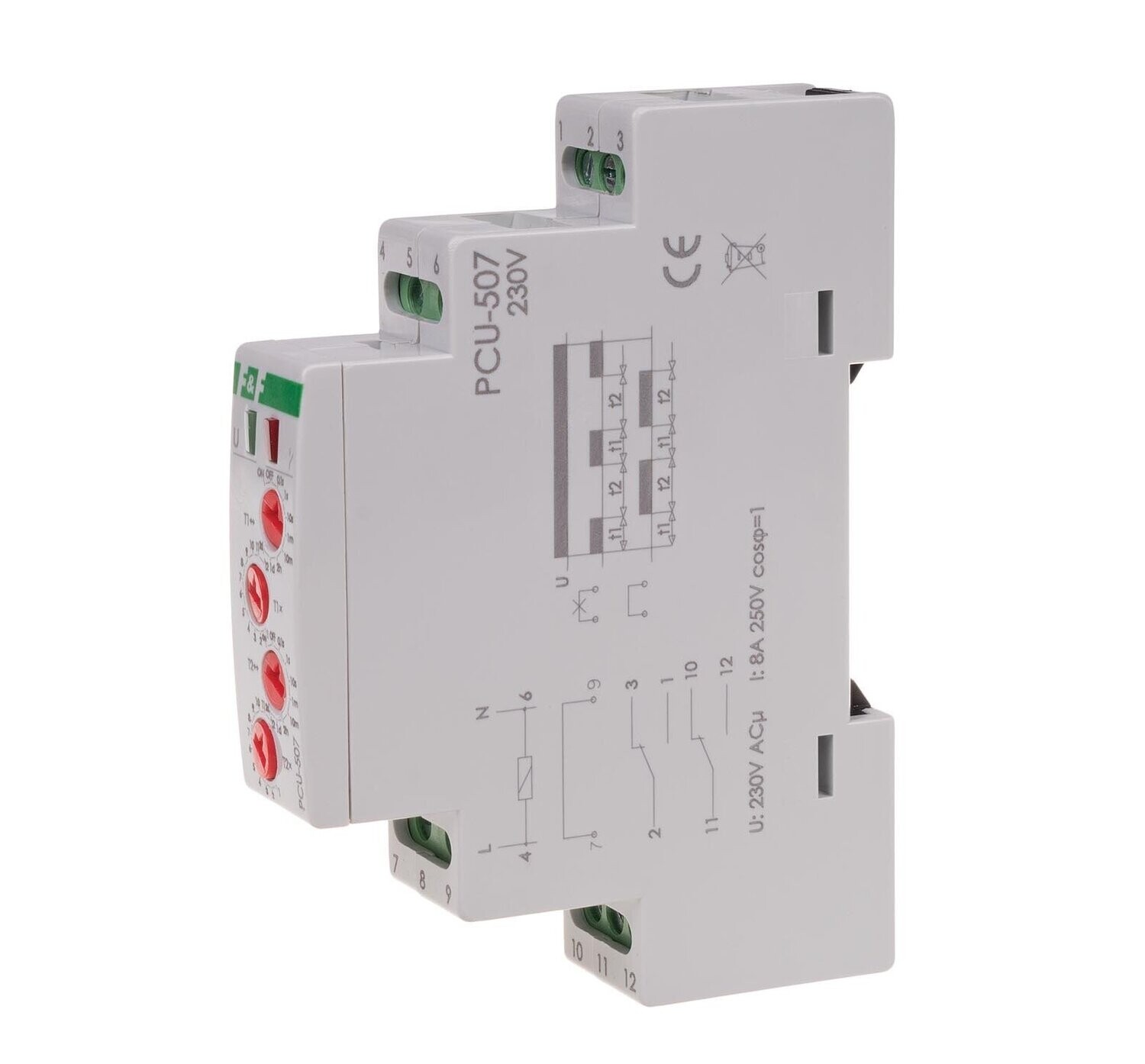

PCU-507 Zeitrelais zyklische Arbeit 2x Timer 230V AC 2x 8A 2x NO/NC
+13
+12
+11
+10
+9
+8
+7
+6
+5
+4
+3
+2

PCU-507 Zeitrelais zyklische Arbeit 2x Timer 230V AC 2x 8A 2x NO/NC

Shop / Zeitrelais
€29.99
Preis inkl. MwSt. (19%) €4.79
zzgl.  Versand
Vorraussichtliche Lieferzeit
Versand: 4–6 Tage
Auf Lager: 100 St. erhältlich
Produktbeschreibung
UPC-Strichcode: 5908312594413
Marke: F&F
Model: PCU-507
Zeitrelais

Wichtige Funktion
zwei Timer t1 und t2 (Arbeitszeit/Pausenzeit)
Zyklische Arbeitsweise

Betriebszeit - einstellbar 0,1 Sekunden ÷ 576 Stunden
Pausenzeit - einstellbar 0,1 Sekunden ÷ 576 Stunden

230V AC
2x 8A / 2x NO/NC / IP20

Anwendungsgebiete:
Heizung
Beleuchtung
Lüftung
Signalisierung
usw.

Artikelbeschreibung:

Zeitrelais PCU-507 230V AC
  • Dieses Zeitrelais wird zur Zeitsteuerung in Industrieautomatisierung Systemen und Hausautomatisierung Systemen (z. B. Lüftung, Heizung, Beleuchtung, Signalisierung usw.) verwendet.
  • Es besteht die Möglichkeit der Einstellung von zwei Zeiten (Timer) t1 und t2 (Arbeitszeit und Pausenzeit).
  • Zyklische Arbeitsweise

Funktion:


* Verspätete Ausschaltung - Zyklisch:

Bis zum Einschalten des Relais bleiben die Schaltkontakte in den Positionen 2-3 und 11-10. Nach dem Anlegen der Versorgungsspannung werden die Schaltkontakte für die Zeit t1 in die Positionen 2-1 und 11-12 geschaltet. Nach dem die Zeit t1 abgelaufen ist kehren die Schaltkontakte für die Zeit t2 zu den Positionen 2-3 und 11-10 zurück. Die Reihenfolge dieser Umschaltung erfolgt zyklisch.

* Verspätete Einschaltung - Zyklisch:

Nach dem Anlegen der Versorgungsspannung bleiben die Schaltkontakte für die Zeit t1 in Position 2-3 und 11-10. Nach dem die Zeit t1 abgelaufen ist werden die Schaltkontakte für die Zeit t2 in die Positionen 2-1 und 11-12 geschaltet. Nach der Zeit t2 kehren die Relais Schaltkontakte in die Positionen 2-3 und 11-10 zurück. Die Reihenfolge dieser Umschaltung erfolgt zyklisch.

Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.


Achtung:


* Wenn der Strom eingeschaltet ist, reagiert das System nicht auf das Änderungen der Zeit Bereichseinstellungen.
* Der neu eingestellte Zeitbereich funktioniert erst, nach dem die Stromversorgung Ausgeschaltet und erneut Eingeschaltet wurde.
* Bei eingeschalteter Spannungsversorgung innerhalb des eingestellten Zeitbereichs kann die Zeit im Bereich des Zeiteinstellwerts stufenlos eingestellt werden

Zeitbereiche:

0,1 Sek. 0,1÷1,2 Sek.
1 Sek. 1÷12 Sek.
10 Sek. 10÷120 Sek.
1 Min. 1÷12 Min.
10 Min. 10÷120 Min.
2 Std. 2÷24 Std.
1 Tag 1÷12 Tage (24÷288 Std.)
2 Tage 2÷24 Tage (48÷576 Std.)

ON - Wenn der Strom eingeschaltet ist, verursacht dies eine dauerhafte Position der Schaltk ontakte in den Positionen 11-12 und 2-1.
OFF - Wenn der Strom eingeschaltet ist, verursacht dies eine dauerhafte Position der Schaltk ontakte in den Positionen 11-10 und 2-3.
Mehr anzeigen
