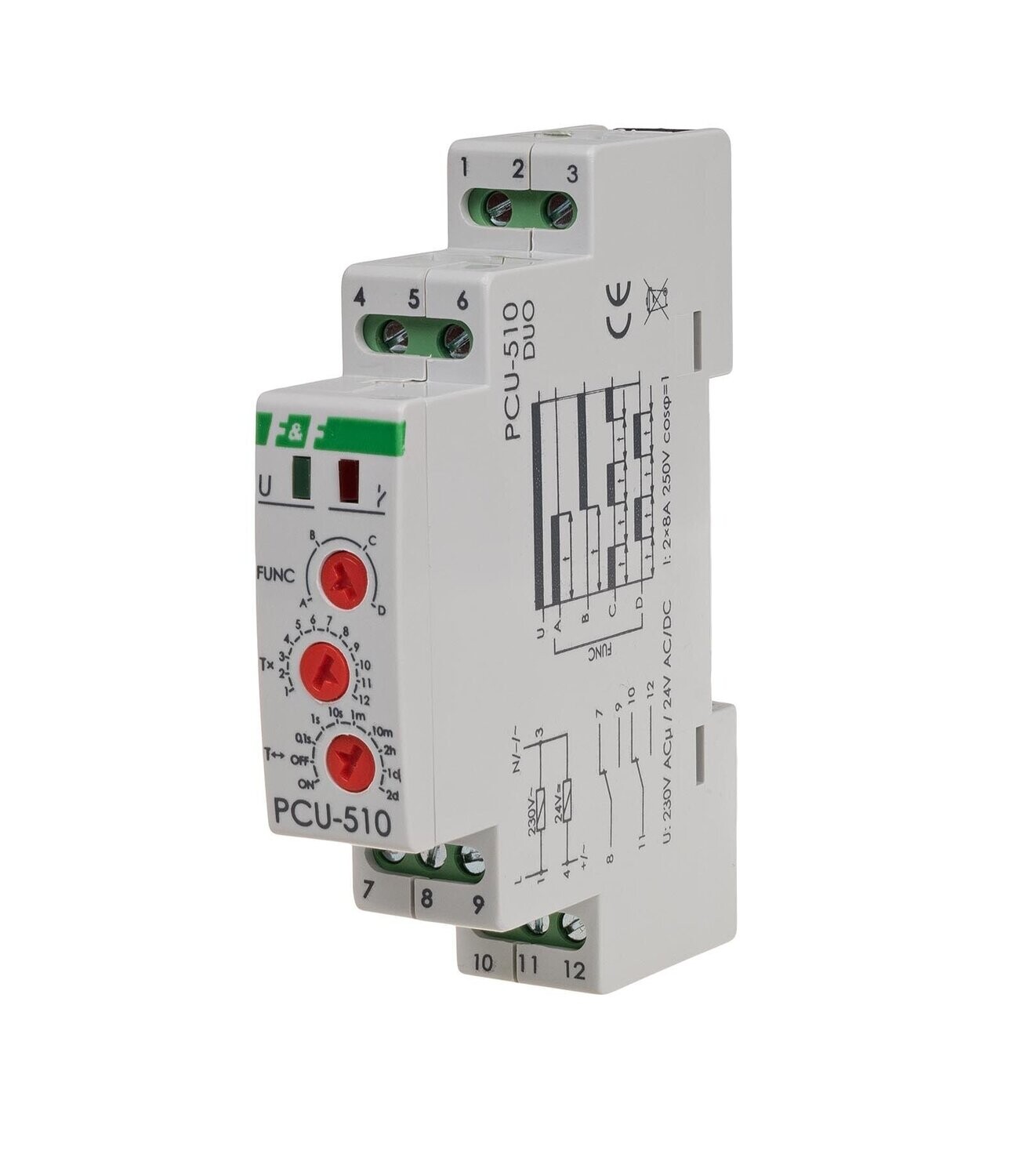

PCU-510DUO Zeitrelais verzögertes Ein Ausschalten zyklische Arbeit

+13

+12

+11

+10

PCU-510DUO Zeitrelais verzögertes Ein Ausschalten zyklische Arbeit

Name: PCU-510DUO Zeitrelais verzögertes Ein Ausschalten zyklische Arbeit
Brand: F&F
SKU: 00225
Price: 19.99 EUR
Availability: InStock

Shop / Zeitrelais

€19.99

Preis inkl. MwSt. (19%) €3.19

zzgl. Versand

Vorraussichtliche Lieferzeit

Versand: 6–8 Tage

Auf Lager: 97 St. erhältlich

Produktbeschreibung

UPC-Strichcode: 5908312595403

Marke: F&F

Model: PCU-510 DUO

Zeitrelais

Multifunktional

Wichtige Funktion

verzögertes Ausschalten und Einschalten

Zyklische Arbeitsweise

Betriebszeit - einstellbar 0,1 Sekunden ÷ 576 Stunden

230V AC

24V AC/DC

2x 8A / 2x NO/NC / IP20

Anwendungsgebiete:

Heizung

Beleuchtung

Lüftung

Signalisierung

usw.

Artikelbeschreibung:

Zeitrelais PCU-510 DUO 230V AC / 24V AC/DC

Dieses Zeitrelais wird zur Zeitsteuerung in Industrieautomatisierung Systemen und Hausautomatisierung Systemen (z. B. Lüftung, Heizung, Beleuchtung, Signalisierung usw.) verwendet.
Schaltkontakt 2P
verzögertes Einschalten und Ausschalten
Zyklische Arbeitsweise

Funktion:

* VERZÖGERTE AUSSCHALTUNG (A)

Bis zum Einschalten des Relais bleiben die Schaltkontakte in den Positionen 8-7 und 11-10. Nach dem Anlegen der Versorgungsspannung werden die Schaltkontakte in die Positionen 8-9 und 11-12 geschaltet und die eingestellte Betriebszeit t läuft ab. Nach dem die Zeit t abgelaufen ist kehren die Schaltkontakte zu den Positionen 8-7 und 11-10 zurück. Eine erneute Ausführung des Relais Betriebsmodus ist nur dann möglich, nachdem die Versorgungsspannung ausgeschaltet und wieder eingeschaltet wurde.

* VERZÖGERTE EINSCHALTUNG (B)

Vor und nach dem Anlegen der Versorgungsspannung bleiben die Schaltkontakte in den Positionen 8-7 und 11-10 und die eingestellte Betriebszeit t läuft ab. Nachdem die Zeit t abgelaufen ist, werden die Schaltkontakte in die Positionen 8-9 und 11-12 geschaltet. Eine erneute Ausführung des Relais Betriebsmodus ist nur dann möglich, nachdem die Versorgungsspannung ausgeschaltet und wieder eingeschaltet wurde.

* VERZÖGERTE AUSSCHALTUNG - ZYKLISCH (C)

Die Betriebsart der verzögerten Abschaltung wird zyklisch in gleichen Abständen von eingestellter Arbeitszeit und Pause ausgeführt.

* VERZÖGERTE EINSCHALTUNG - ZYKLISCH (D)

Die Betriebsart der verzögerten Einschaltung wird zyklisch in gleichen Abständen von eingestellter Arbeitszeit und Pause ausgeführt.

Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.

Achtung:

* Wenn der Strom eingeschaltet ist, reagiert das System nicht auf das Änderungen der Zeit Bereichseinstellungen.

* Der neu eingestellte Zeitbereich funktioniert erst, nach dem die Stromversorgung Ausgeschaltet und erneut Eingeschaltet wurde.

* Bei eingeschalteter Spannungsversorgung innerhalb des eingestellten Zeitbereichs kann die Zeit im Bereich des Zeiteinstellwerts stufenlos eingestellt werden

Zeitbereiche:

0,1 Sek.	0,1÷1,2 Sek.
1 Sek.	1÷12 Sek.
10 Sek.	10÷120 Sek.
1 Min.	1÷12 Min.
10 Min.	10÷120 Min.
2 Std.	2÷24 Std.
1 Tag	1÷12 Tage (24÷288 Std.)
2 Tage	2÷24 Tage (48÷576 Std.)

ON - Wenn der Strom eingeschaltet ist, verursacht dies eine dauerhafte Position der Schaltk ontakte in den Positionen 8-9 und 11-12.

OFF - Wenn der Strom eingeschaltet ist, verursacht dies eine dauerhafte Position der Schaltk ontakte in den Positionen 8-7 und 11-10.
