PR-615 Priorität Strom Relais 230V AC 1x NO/NC

Name: PR-615 Priorität Strom Relais 230V AC 1x NO/NC
Brand: F&F
SKU: 00272
Price: 27.99 EUR
Availability: InStock

Shop / Prioritätsrelais

€27.99

Preis inkl. MwSt. (19%) €4.47

zzgl. Versand

Vorraussichtliche Lieferzeit

Versand: 5–7 Tage

Auf Lager: 100 St. erhältlich

Produktbeschreibung

UPC-Strichcode: 5908312596301

Marke: F&F


Model: PR-615

PRIORITÄTS RELAIS

(Strom Relais)

mit einen Durchgangskanal für die Stromleitung des Empfängers

Einstellbereich beträgt 4A ÷ 30A

230V AC

1x NO/NC / IP20

Überlastschutz / Schütz / Schutzschalter

Einsatzbereich

Stromkreis mit mindestens zwei hoch Leistungsempfängern

Artikelbeschreibung:

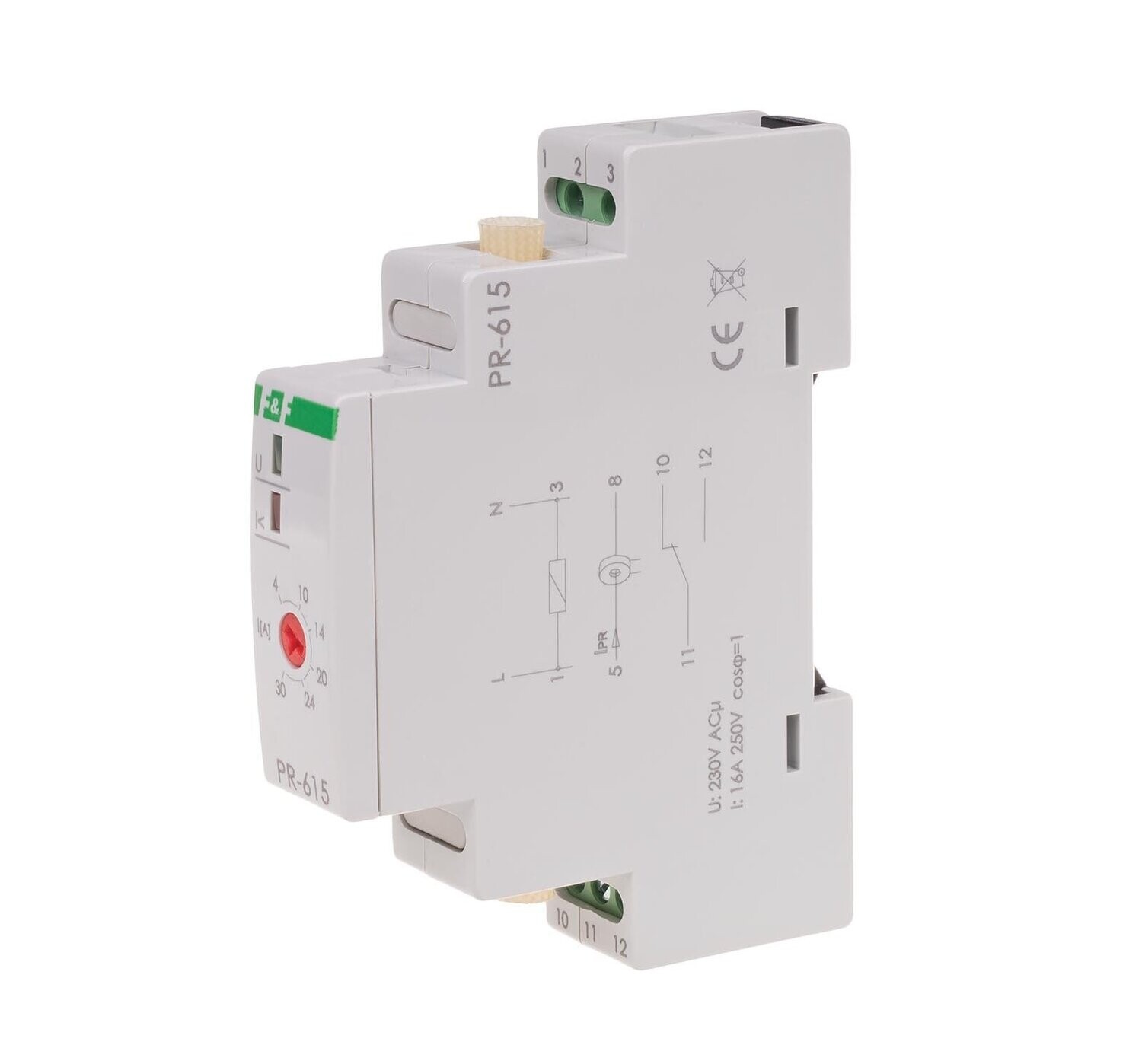

Prioritäts Relais PR-615

Montage auf DIN-Schiene. Der Einstellbereich beträgt 4 ÷ 30A

Das Prioritäts Relais hat einen Durchgangskanal für die Stromleitung des Empfängers.

Prioritätsrelais werden unter anderem verwendet, w enn mindestens zwei Hochleistungsempfänger an einen Stromkreis angeschlossen sind, die unabhängig voneinander arbeiten können, jedoch würde der gleichzeitige Betrieb einen Stromschutz auslösen.

Das Relais wird in Stromkreisen verwendet, in denen die prioritäts Stromkreise eine Belastbarkeit von mehr als 16 A aufweisen. Das Relais verfügt über einen Durchgangskanal für das Stromkabel des Empfängers (max. Ø = 4 mm), das galvanisch vom Messsystem des Relais getrennt ist.

Funktion:

Mit dem Potentiometer (roter Drehknopf) wird der Wert des Stromverbrauchs (von 4A bis 30A) in dem priorisierten Stromkreis eingestellt, oberhalb des Wertes schaltet das Relais den nicht priorisierten Stromkreis ab. Fällt der Stromverbrauchs in dem priorisierten Stromkreis unter den eingestellten Schwellenwert ab, schaltet das Relais automatisch den nicht priorisierten Stromkreis wieder ein. Wenn der Empfänger im priorisierten Stromkreis bereits eingeschaltet ist, verhindert das Relais, dass der Empfänger im nicht priorisierten Stromkreis eingeschaltet wird.

Achtung:

Der Strom des Prioritätsempfängers kann größer als 30 A sein. Begrenzt ist dieser nur durch den Querschnitt des Stromkabels des Empfängers (getrennt vom Messsystem) das durch den Durchgangskanal des Relais durchgezogen wird.

Bei direkter Verbindung darf der Empfängerstrom ohne Priorität 16 A nicht überschreiten. Wenn der Empfängerstrom ohne Priorität 16 A überschreitet, muss ein zusätzliches Schütz verwendet werden.
