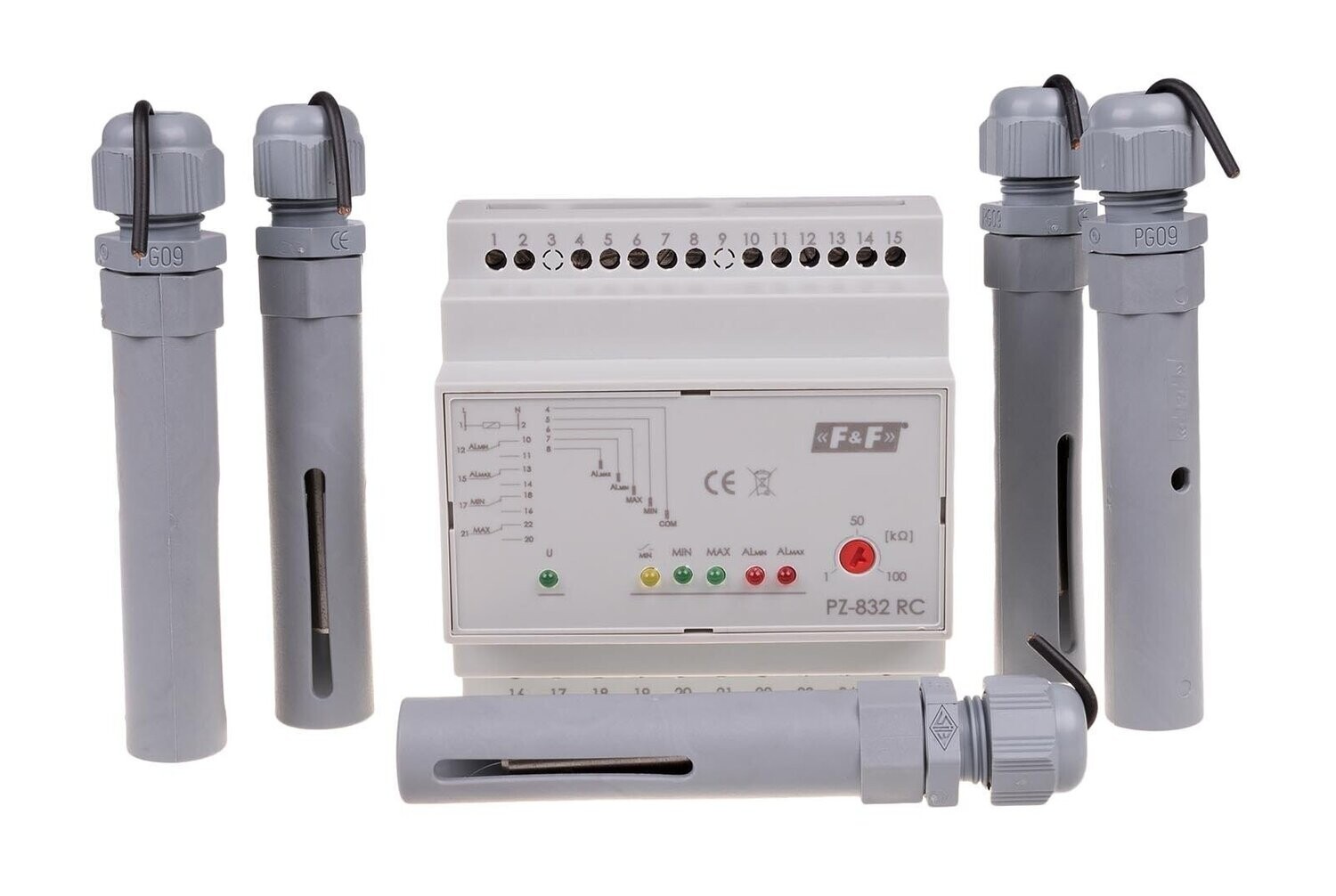

PZ-832 RC Flüssigkeitsstand Steuerung mit einstellbarer Empfindlichkeit

Name: PZ-832 RC Flüssigkeitsstand Steuerung mit einstellbarer Empfindlichkeit
Brand: F&F
SKU: 00284
Price: 79.99 EUR
Availability: InStock

Shop / Füllstand Überwachungsrelais (Überschwemmung)

€79.99

Preis inkl. MwSt. (19%) €12.77

zzgl. Versand

Vorraussichtliche Lieferzeit

Versand: 5–7 Tage

Auf Lager: 100 St. erhältlich

Produktbeschreibung

UPC-Strichcode: 5908312594369

Marke: F&F

Model: PZ-832 RC

Relais zur Steuerung des Flüssigkeitsstands

Füllstand Überwachung Relais

Relais zur Steuerung des Flüssigkeitsstands

zwei Zustände (normaler Zustand & Notfallzustand)

einstellbare Empfindlichkeit

fünf Sonden - m aximale Kabellänge 100 Meter

230V AC

4x NO/NC / IP20

Artikelbeschreibung:

Füllstandsüberwachung Relais PZ-832 RC mit einstellbarer Empfindlichkeit.

Zwei Zustände (normaler Zustand & Notfallzustand)

Die Relais PZ-832 RC wird verwendet, um das Vorhandensein elektrisch leitender Flüssigkeiten auf den Ebenen der installierten Flutsonden zu erfassen.

Funktion:

Das Relais hält das Niveau der überwachten Flüssigkeit im Bereich der festgelegten Minimum und Maximum Zustandes. Nachdem der Flüssigkeitsstand auf den Stand MIN gefallen ist (offene Elektroden MIN und COM) Schaltkontakt MIN wird umgeschaltet in die Position 17-16 (Arbeit nachfüllen) der Schaltkontakt MAX bleibt in der Position 21-22. Nachdem der Zustand MAX erreicht ist (geschlossene Elektroden MAX und COM) Relais Schaltkontakt MIN wird in die Position 17-18 umgeschaltet (Arbeit leeren) und der Schaltkontakt MAX wird in die Position 21-20 umgeschaltet. Notfallzustand: ALMIN (Zustand trockenlauf) nachdem der Flüssigkeitsstand auf den ALMIN-Stand gefallen ist (offene Elektroden ALMIN und COM) Schaltkontakt ALMIN wird umgeschaltet in die Position 12-11. ALMAX (Zustand Überfüllt)nach erreichen des Zustands ALMAX (geschlossene Elektroden ALMAX und COM) Relais Schaltkontakt wird in die Position 15-14 umgeschaltet. Alle Zustände d.h entsprechende Sonde Ebene und Sonde COM geschlossen, wird durch das Aufleuchten der entsprechenden LED auf der Front des Relais signalisiert. Leuchtet die gelbe LED MIN so wird der Arbeitszustand nachfüllen signalisiert. Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.

Anschlussmöglichkeit der Sonde:

Die Elektroden Sonden sind verbunden mit einem Kabel mit einem Kerndurchmesser von bis zu 1 mm² und einer maximalen Länge von 100 m.

Achtung:

Die Klemmen 4-5-6-7-8 sind vom Netz getrennt.
