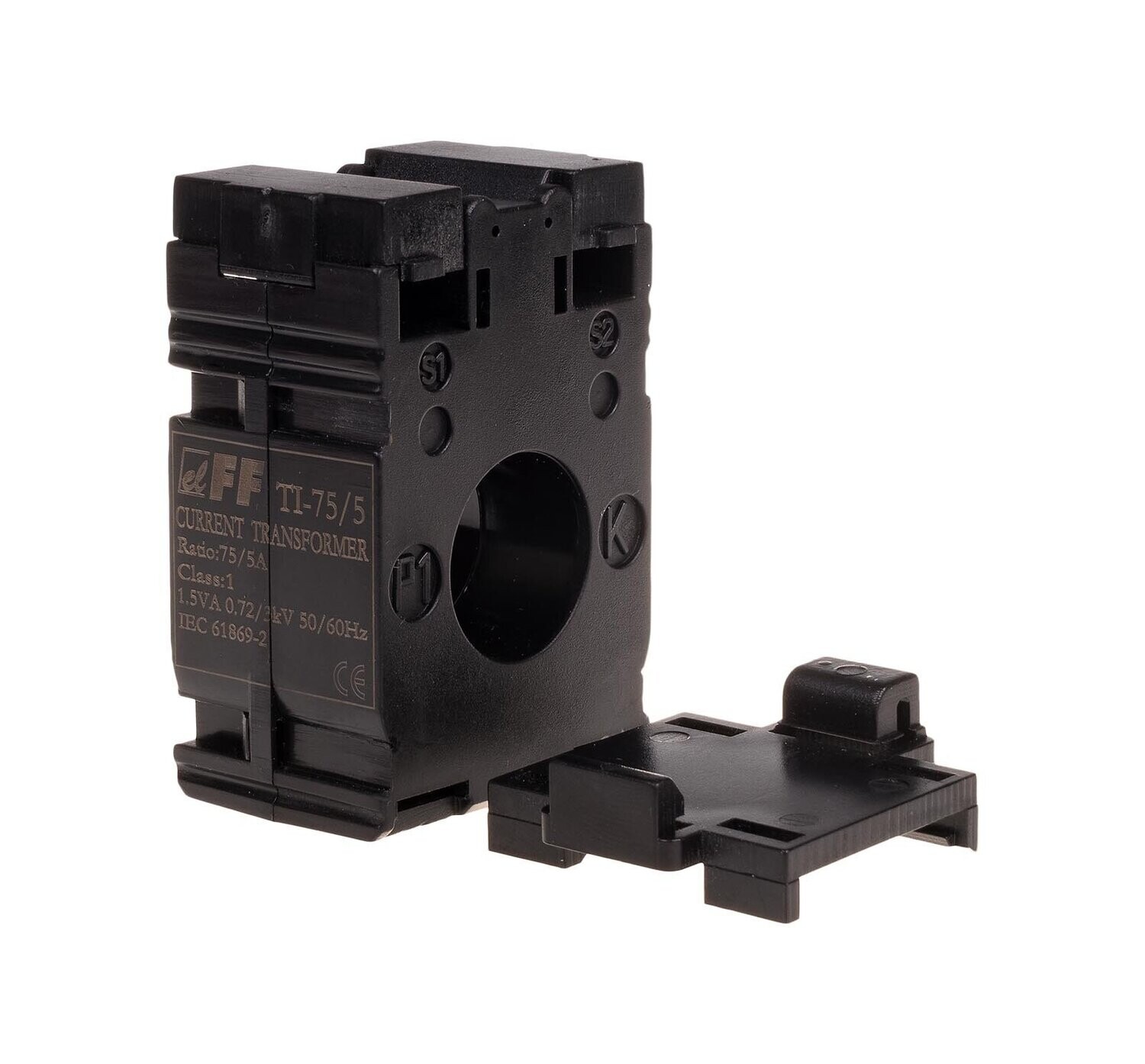

TI-75-5 Stromwandler 2,5 VA 75/5

Name: TI-75-5 Stromwandler 2,5 VA 75/5
Brand: F&F
SKU: 00343
Price: 16.99 EUR
Availability: InStock

Shop / Messstromwandler

€16.99

Preis inkl. MwSt. (19%) €2.71

zzgl. Versand

Vorraussichtliche Lieferzeit

Versand: 6–8 Tage

Auf Lager: 100 St. erhältlich

Produktbeschreibung

UPC-Strichcode: 5908312599715

Marke: F&F


Model: TI-75-5

Stromwandler

Transformator

(75/5 transformer 2,5 VA)

Übertragung lp / ls 75/5

Leistung [VA] 2,5 VA

Frequenz 50 ÷ 60 Hz

IP20

Der Stromwandler/Transformator wird verwendet zur proportionalen Änderung hoher Ströme zu niedrigeren Werten, angepasst an die Messbereiche von Steuer- und Messgeräten.

Artikelbeschreibung:

Stromwandler (Transformator) TI-75-5

Übertragung lp / ls 75/5. Leistung [VA] 2,5 VA. Frequenz 50 ÷ 60 Hz.

Der Stromwandler/Transformator wird verwendet zur proportionalen Änderung hoher Ströme zu niedrigeren Werten, angepasst an die Messbereiche von Steuer- und Messgeräten.

Funktion:

Das Kabel mit dem gemessenen Strom führt durch die Hauptöffnung des Transformators (P1 / P2), die einer Wicklung der Primärwicklung entspricht. Die Anschlüsse der Sekundärwicklung S1 und S2 sind mit den Anschlüssen des Messkreises des Steuer- oder Messgerätes verbunden. Das Verhältnis der Ströme in beiden Wicklungen ist ein fester Wert und wird als Stromverhältnis bezeichnet: IPn / ISn = N, wobei IPn - Nennprimärstrom ist; ISn - Sekundärnennstrom; N - Wert der Übertragung. Aus dem Wert des durch die Sekundärwicklung fließenden Stroms kann der Wert des durch die Primärwicklung fließenden Stroms bestimmt werden: ISm * N = IPm, wobei ISm - gemessener Primärstrom; IPm - gemessener Sekundärstrom.

Wichtige Hinweise:

1.) Es wird empfohlen, den Sekundär Kreislauf mit einem Durchmesser von mindestens 2,5 mm² anzuschließen.

2.) Zudem wird empfohlen die Erdung der Klemme S2.

3.) ES IST VERBOTEN , den Sekundär Kreislauf während des Stromwandler/Transformator Betriebes abzuklemmen / zu trennen (denn es besteht die Möglichkeit, das durch die hohe Spannung, Personen verletzt werden durch einen elektrischen Schlag (Stromschlag) oder ein Gerät beschädigt wird)!!!!!
